• 用于液压气缸的位置反馈
• 耐压能力高达 500 巴
• 金属感应面，经久耐用
• 高爆破压力
• 高于 1 千万次压力周期的使用寿命

技术参数：

产品特征
电气设计	PNP
输出功能	常开
感应距离 [mm]	1.8
外壳	螺纹结构
尺寸 [mm]	M12 x 1 / L = 60
应用
特殊的性能	金属外壳
应用	液压油缸
介质	检测黑色金属
爆破压力最小值 [bar]	2000
抗压强度 [bar]	500
电气数据
工作电压 [V]	10...36 DC
电流损耗 [mA]	< 23
防护等级	III
反相保护	有
输出
电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	1.6
漏电流最大值 [mA]	0.1
开关量输出DC的持续电流负载 [mA]	200
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲
过载保护	有
监控范围
感应距离 [mm]	1.8
精度/偏差
迟滞 [Sr的百分比]	< 15
开关点偏移 [Sr的百分比]	10
重复精度 [Sr的百分比]	10
工作条件
压力峰值 [bar]	1000
环境温度 [℃]	-25...120
外壳防护等级	IP 65; IP 68; IP 69K
认证/测试
EMC电磁兼容	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 HF电磁场辐射 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 射频场感应的传导抗扰度 10 V EN 55011 等级B DIN ISO 11452-5 100 V/m
抗振强度	EN 60068-2-6 Fc 20 g 50个扫描周期/频率; 每3个轴每分钟一个八度 / 10...3000 Hz -20...50 ℃
抗冲击	EN 60068-2-27 Ea 100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 / -40...85 ℃
持续抗冲击性	EN 60068-2-27 Ea 40 g ６ ms; 3个坐标轴中每个方向4000个冲击 / -20...50 ℃
MTTF [年]	658
UL认证	UL认证编号 C005
机械技术数据
重量 [g]	31.3
外壳	螺纹结构
安装	齐平安装
尺寸 [mm]	M12 x 1 / L = 60
螺纹代号	M12 x 1
原材料	外壳: 特种钢; O形环: FKM; 支撑环: PTFE
拧紧扭矩 [Nm]	< 15
金属外壳	有
附件
供货范围	固定螺母: 1
注释
包装单位	1 件
电气连接 - 插头
接口	接插件: 1 x M12; 成型体: PEI
图表

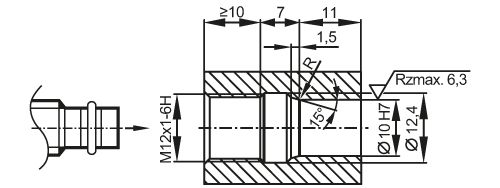

安装
