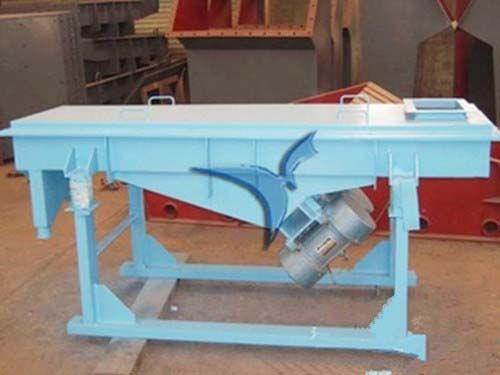

XFZ 木屑直线振动筛
型号: | XFZ系列 | 品牌: | 先锋 | 产地: | 河南 | 设备用途: | 工业用 | 振动方式: | 偏心振动筛 | 设备种类: | 直线振动筛 | 筛面目数: | 1-3 |
产品介绍
一、工作原理 木屑直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目,可筛分出7种不同粒度的物料。 二、使用范围 木屑直线振动筛亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。 三、作 用 基本原理系借电机轴上下端所安装的重锤(不平蘅重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。 电机使用说明: 电机满足下列条件时,能连续输出额定激振力。 1、振动加速度:不超过7g(g:重力加速度) 2、环境温度:不超过40℃ 3、海拔:不超过1000m 4、电源频率:50Hz 5、海拔:不超过1000m 6、温升:小于80K(电阻法) 四、技术参数 型号 | 筛面层数 | 网孔尺寸 (目/m) | 处理量 (t/h) | 振次 (r.p.m) | 双振幅 (mm) | 电机功率 (Kw) | 振动方向 角(°) | 外形尺寸 mm (长×宽×高) | XFZ520-1 | 1 | 2-200 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2075×806×990 | XFZ520-2 | 2 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2135×803×1050 | XFZ520-3 | 3 | 0.03-5 | 1450 | 4-6 | 2×0.4 | 45 | 2195×806×1110 | XFZ525-1 | 1 | 0.06-8 | 960 | 5-7 | 2×0.4 | 45-60 | 2575×806×990 | XFZ525-2 | 2 | 0.06-8 | 1450 | 4-6 | 2×0.4 | 45 | 2635×806×1050 | XFZ525-3 | 3 | 0.06-8 | 960 | 6-8 | 2×0.75 | 45-60 | 2695×806×1110 | XFZ525-1 | 4 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2755×806×1170 | XFZ525-2 | 5 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2815×806×1230 | XFZ525-3 | 6 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2875×806×1290 | XFZ1020-1 | 1 | 0.12-20 | 960 | 6-8 | 2×0.75 | 45-60 | 2075×1278×1120 | XFZ1020-2 | 2 | 0.11-20 | 960 | 5-7 | 2×0.75 | 45-60 | 2135×1278×1180 | XFZ1020-3 | 3 | 0.10-2 | 960 | 5-7 | 2×0.75 | 45-60 | 2286×1320×1030 | XFZ1025-1 | 1 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2203×1320×900 | XFZ1025-2 | 2 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2269×1320×960 | XFZ1025-3 | 3 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2695×1278×1240 | XFZ830-1 | 1 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3080×1098×1120 | XFZ830-2 | 2 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3140×1098×1180 | XFZ830-3 | 3 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3200×1098×1240 | XFZ1030-1 | 1 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3152×1298×1120 | XFZ1030-2 | 2 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3080×1298×1120 | XFZ1030-3 | 3 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3080×1298×1120 | XFZ1224-1 | 1 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2480×1520×1100 | XFZ1224-2 | 2 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2540×1520×1160 | XFZ1224-3 | 3 | 0.1-23 | 960 | 6-8 | 2×1.5 | 45-60 | 2600×1520×1220 |
| |
新乡市先锋振动机械有限公司
手机: 13525093001 电话: 0373-3387111 传真: 0373-3387222 联系人: 李经理 地址: 河南省新乡市北环路与107交叉口
