| |
硬脂酸钡
 产品名称 十八酸钡 产品介绍

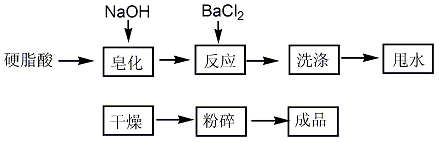

分子式：C36H70BaO4 分子量：704.29 EINECS号：229-966-3 RTECS号：WI2840000 物理性质： 1、性状：白色粉末。 2、密度(g/mL,25/4℃)：1.145 3、熔点(℃)：160 4、溶解性：几乎不溶于水、乙醇和乙醚。 化学性质： 在有机溶剂中加热溶解后，经冷却变成胶状物。遇强酸分解为硬脂酸和相应的钡盐。在空气中有吸水性。不溶于水和乙醇。 储存方法： 本品应密封于阴凉干燥处保存。储运中应注意防潮。 制备路径： (1)硬脂酸钠的制备将硬脂酸加入反应釜，搅拌下用20倍(质量)的热水溶解，在80℃左右加入含量为1074kg/m3(10°Bé)的烧碱，生成稀的硬脂酸钠溶液。
(2)硬脂酸钡的制备在上述制备的硬脂酸钠溶液中加入含量为1074kg/m3(10°Bé)的氯化钡溶液，于70℃左右进行复分解反应，产物硬脂酸钡以沉淀析出。经过滤、水洗，再于100～110℃进行干燥，即得成品。
3、将48g氢氧化钡［Ba(OH)2·8H2O］悬浮在300mL水中,温度为23℃。再将95.3g硬脂酸于25℃溶解在400mL水中，并加入4g浓度为28%～29%的氨水，制成乳液。将硬脂酸乳液于1.5h内在充分搅拌下逐渐加到氢氧化钡悬浮液中，得到白色不溶产物后，滤出，干燥，即得到硬脂酸钡产品。 主要用途： 本品可用作聚氯乙烯及氯乙烯共聚物的热稳定剂。具有良好的长期耐热性及润滑性，稳定效果比硬脂酸钙大，但不及硬脂酸铅。与镉皂、锌皂或环氧化合物并用有良好的协同效应。一般用量为01%～2%。与少量的铅系稳定剂并用能改善制品的电性能。本品主要用于透明薄膜、薄片、人造革、硬质板材和管材等。在软质制品中，常与镉、镉锌或镉铅类稳定剂配合。在耐硫化人造革配方中常与锌皂并用。在管材与电缆料中常与盐基性铅盐和铅皂配合。在波纹板中，常与镉皂、铅皂及盐基性铅盐配合。本品无硫化物污染性。用量大时有离析结垢现象。本品还可用作耐高温脱模剂和机械用高温润滑剂。 |
广州伟伯科技有限公司
手机: 13533759269 电话: 15323361772 传真: 020-36393398 联系人: 罗孝钦 地址: 广州市白云区石井石槎路金碧新城5栋904室 相关产品：
|
