| |
硫酸钡
 产品名称 Barium sulfate 产品介绍
分子式：BaSO4 分子量：233.39 MDL号：MFCD00003455 EINECS号：231-784-4 RTECS号：CR0600000 物理性质： 1、性状： 斜方晶系，晶体多呈板状、短柱状，一般呈致密块状、板状、柱状产出。晶体无色透明，一般呈白色、灰白、灰色、浅黄、淡红、浅蓝、棕褐等色。玻璃光泽，断口珍珠光泽，条痕白色。 2、密度(g/mL,25/4℃)：4.5 3、熔点(℃)：1350 4、沸点(℃,常压)：1580 5、溶解性：溶于热的浓硫酸，几乎不溶于水、乙醇和稀酸。 化学性质： 受高热分解产生有毒的硫化物烟气。 避免接触氧化物。几乎不溶于水、乙醇和酸。溶于热浓硫酸中，干燥时易结块。600 ℃时用碳可还原成硫化钡。在900～1000℃时可用氢气还原。工作人员应做好防护，工作场所应有良好的通风条件。若不慎触及皮肤和眼睛，应立即用流动的清水洗涤。 具弱碱性，与碳共热被还原成硫化钡，与硫化氢气体接触不发生颜色变化。 超细硫酸钡是具有极高分散性的沉淀硫酸钡。溶于热硫酸，不溶于水、醇及其他溶剂。具有粒径分布范围狭窄、分散性好、化学惰性强，稳定性好，耐酸碱，硬度适中，高相对密度，高白度，能吸收有害射线等优点，是一种具有环保功能的材料。 储存方法： 1、远离火种、热源。包装要求密封，不可与空气接触。应与还原剂、易燃、可燃物，金属粉末等分开存放。 2、贮存在通风、干燥的库房中。不可与酸类及食用物品共贮混运。装卸时要轻拿轻放，防止包装破损。 制备路径： 1.芒硝-黑灰法 硫化钡原料(配制参见硫化钡)与除去钙、镁后的芒硝溶液混合，于90℃进行反应，生成硫酸钡沉淀，沉淀物经抽滤、水洗和酸洗后，用硫酸调节pH值至5～6，再经过滤、干燥、粉碎，即得沉淀硫酸钡成品。在沉淀硫酸钡的生产过程中加入表面处理剂或分散剂，可制得改性超细沉淀硫酸钡。其反应方程式如下：   2.盐卤综合利用法 将钡黄卤与芒硝反应，再经酸煮、水洗、分离脱水、干燥，得到硫酸钡成品。其反应方程式如下：  芒硝-黑灰法。反应方程式：   将重晶石与煤粉反应生成的黑灰浸出液澄清后，配成浓度为14%～17%的硫化钡原料并加热至80℃。除去钙、镁后的芒硝溶液，配成浓度为22%～25%并加热至90℃。搅拌下将配制好的硫化钡溶液加入芒硝中进行反应，维持温度在90℃，生成硫酸钡沉淀。反应终点应掌握在使两种溶液为等当点。沉淀物经抽滤、水洗和酸洗后，用硫酸调pH值为5～6，再经过滤、干燥、粉碎，即得沉淀硫酸钡产品。 盐卤综合利用法。反应方程式：

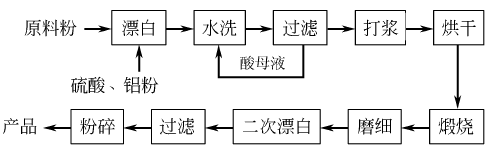

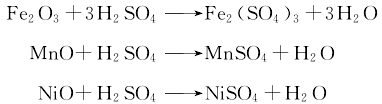

3.氯化钡-精芒硝法 将精制的氯化钡与精制芒硝进行反应，生成硫酸钡沉淀。经洗涤、抽滤、干燥、粉碎、筛分、检验，得到硫酸钡成品。其反应方程式如下：  4.将110g BaCl2·2H2O溶于500mL水中，另将45mL浓硫酸(相对密度184)溶于240mL水中，在边加热边搅拌的条件下，将硫酸溶液慢慢地加入到氯化钡溶液中。静置一段时间后，检验溶液中的Ba2+离子是否沉淀完全，若未沉淀完全，再补加少量硫酸。澄清后小心倾出清液，用热水倾析洗涤沉淀5～6次。将沉淀置于布氏漏斗中抽滤，并用热水反复洗涤，直至洗出液中用AgNO3溶液检验不出Cl-为止。抽干后再在50～70℃下干燥，将干燥的产品研细过筛即可。 5、复分解法 将15°Bé的氯化钡溶液在不断搅拌下加入到精制过的并过 量5%的硫酸钠溶液中，维持溶液的ph在5以下，使其进行沉淀反应，待反应完全后，过滤并充分涤至无氯化物，在低温下干燥得产品。 6、重晶石精制法 高品位的重晶石粉熔于溶盐(CacL2·NaOH)中，再用水处理可制得纯净的硫酸钡。也可将重晶石粉溶解于发烟硫酸中，然后以水稀释沉淀出硫酸钡。 7、在不断搅拌下用玻棒慢慢将化学纯浓硫酸加到蒸馏水中至溶液密度正好为1.16，备用。在分析纯结 晶氢氧化钡中加入蒸馏水，搅拌并加热溶解，在95℃以上控制密度为1.14冷却至80℃，趁热抽滤 ( 滤液应保证绝对清亮，且立即使用，以免吸收空气中 CO2 而变浊) 。将温度为50～60℃的上述硫酸溶液移入合成器 ( 保持溶液体积为容器的三分之一) ，剧烈搅拌下徐徐加入温度为60～70℃的上述氢氧化钡溶液，接近终点时要严格控制加入速度，至溶液PH＝5～6。在PH 值合格的合成液上层清液中加入4ML试剂硫酸，检验沉淀是否完全，静置。所得沉淀用过滤后的蒸馏水倾泻洗涤2～3次，过滤，离心甩干，用过滤后的蒸馏水甩洗2～3次后，放入搪瓷盘中，在60℃左右的烘箱内烘烤，注意经常翻动，烘至不沾勺为止，即得成品。 8.将事先加热的含量约为35%的硫酸溶液慢慢加到热的含量约为18%的氯化钡溶液中，搅拌均匀后，静 置片刻，加入几滴稀硫酸检验沉淀是否完全，小心倒出清液，沉淀用热水以倾析法洗涤5～6次，抽滤。用热水洗到 Cl- 离子含量合格，在50～70℃下干燥，干燥后研细并过筛，得成品。 9、重晶石填料是以325目重晶石原料粉为原料，经漂白、超细粉碎制得的。工艺流程如下： 将原料粉加入反应槽后，加入硫酸和铝粉同时加热，进行还原漂白。反应式如下：   主要用途： 1.不溶于水和酸，化学性质稳定，无磁性毒性，并有吸收Ｘ射线和伽马射线的性能。重晶石主要产于沉积层状矿床和低温热液矿脉中，常与石英、白云石、方解石、萤石、方铅矿、闪锌矿、黄铜矿等共生。 2.主要用于石油和天然气钻井泥浆的加重剂，也是提取金属钡和制取各种钡化合物的重要矿物原料。工业上最重要的钡化合物有碳酸钡、氯化钡、硫酸钡、硝酸钡、氢氧化钡、氧化钡、过氧化钡、铬酸钡、锰酸钡、氯酸钡、锌钡白、多硫化钡等。钡化合物的用途十分广泛：用作橡胶、塑料、颜料、涂料、造纸、纺织品、油漆、油墨、焊条的原料及填料；用作钡基润滑脂、油料精制、甜菜制糖、人造丝的原料；用作杀虫剂、灭菌剂、灭鼠剂、炸药、绿色烟火、信号弹、曳光弹、医学X光照像的指示剂等；还用于玻璃、陶瓷、皮革、电子、建材、冶金等部门。金属钡可作电视和真空管的吸气剂、黏结剂。钡与铝、镁、铅、银等金属制作的合金用于制造轴承。 3、作印染的媒染剂，织物的上浆剂、加重剂，造纸的填充剂，防火织物及制革的填充剂，医药工业的泻剂和生产胃药三硅酸镁的原料，食道、胃肠道X射线造影诊断用药。轻工业用于生产鲜酵母、味精和牙膏用磷酸氢钙的稳定剂，亦用于配制植物冬眠延长剂。在金属电镀中用于无裂纹镀液的配制，在镀镍液中作导电盐，还能使镀层白面柔软。 4、用作胶黏剂、密封剂、橡胶、塑料、油漆、油墨、白色颜料、绝缘带等的填充剂，可赋予橡胶、塑料制品以X射线不透过性，并可提高氯丁橡胶制品的耐燃性。纺织上可用作上浆剂。印相纸及铜版纸生产时用作表面涂布剂。电镀工业用作镀镍液的导电盐，可改善电镀液分散性。玻璃制造中用作澄清剂，具有增加光泽及消泡作用。也是制造搪瓷、陶瓷、颜料及其他钡盐等的原料及Ｘ射线透视肠胃造影剂等。 |
广州伟伯科技有限公司
手机: 13533759269 电话: 15323361772 传真: 020-36393398 联系人: 罗孝钦 地址: 广州市白云区石井石槎路金碧新城5栋904室 相关产品：
|
