分子式：暂无

分子量：暂无

MDL号：MFCD00081472

物理性质：

1、熔点(℃)：274

2、折射率：1.51

3、自燃点或引燃温度(℃)：未确定

4、溶解性：易溶于水成高黏度溶液，不溶于乙醇等多种溶剂。

化学性质：

1、当取代度大于0.5时，易溶于水成透明胶体，取代度低于0.5的CMC难溶于水，但能溶于碱水溶液。CMC在有机溶剂中一般不溶或仅能溶胀，但能溶于35%的乙醇溶液中。CMC有良好的分散能力，对油脂和蜡均有较强的乳化能力，可做乳化剂。其为高分子电解质，有较强的吸水和保水能力，其持水量与水中所含盐量有关。CMC在水中常以多分子聚集体形式存在，黏度很高。温度升高，黏度下降。在pH为5～9时，溶液黏度稳定；pH＜3时，产生沉淀的同时发生水解；pH＞10时，黏度略有降低。CMC溶液受微生物作用黏度也会下降。在CMC水溶液中引入钙离子则发生浑浊，加入高价金属离子如Fe3+、Al3+，可使CMC沉淀或形成凝胶。

2、水溶液对热稳定,水溶的黏度随p H值、聚合度而异,随温度的升高而降低。

储存方法：

1、采用纸桶或三层牛皮纸包装，内衬塑料袋。贮存于干燥防潮处。远离火种和热源。

制备路径：

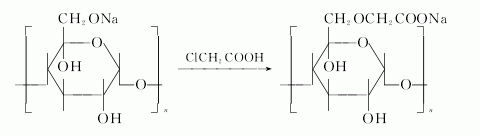

1、羧甲基纤维素的生产方法是将纤维素与氢氧化钠反应生成碱纤维素，然后用一氯乙酸进行羧甲基化而制得。制法可分为以水为介质进行反应的水媒法和在异丙醇、乙醇、丙酮等溶剂中进行反应的溶剂法。

2、将精制棉、苛性钠、酒精混合液、氯乙酸酒精溶液一起加入捏和机中进行碱化和醚化。再用盐酸中和，酒精洗涤，然后烘干，粉碎得产品。

3、通常以精制棉为原料，与氢氧化钠反应生成碱纤维素，再用乙酸进行羟甲基化制得。

4、以稻草玉米皮为原料
堆贮　把稻草、玉米皮中其他植物秸秆在室外自然条件下堆贮，一年四季均可进行，时间为6个月以上，堆贮时注意防火、防潮和防霉。
预处理和切断　将堆贮后的稻草等进行清洗，使之溶胀，并除去其中的杂质、尘埃等。水和原料质量之比为1∶3。将预处理后的稻草切成片，以便预浸、蒸煮。草片的长度可根据容器的大小而定，一般在10mm左右。

预浸　将切断后的草片放入铁锅或缸中进行预浸，预浸的溶液可采用上一锅蒸煮后的废液，温度为18～25℃，时间为2h左右，废液与原料之比为1∶3。
蒸煮　将预浸后的草片放入蒸煮锅内，用氢氧化钠溶液进行蒸煮，氢氧化钠的含量为5%～10%，蒸煮时间为3～5h，温度为80～100℃，碱液与原料比为1∶3。

梳洗　此工序在打浆机内进行，其目的是将纤维拆散，变成纤维素。

漂白　将梳洗后的稻草纤维用次氯酸钠(含量为15%～20%)或漂白粉(含量是30%～33%)进行漂白。然后在烘箱内烘干。要求烘干后的稻草含水量在10%左右，烘干的温度为30～50℃，时间约为1h。

碱化和醚化　将烘干后的稻草纤维素在含量为17.5%～22%氢氧化钠溶液中进行碱化处理，生成碱化纤维素。碱化在混合机内进行，时间为50～60min，温度小于40℃。碱纤维用含量为10%～13%氯乙酸进行醚化反应，生成粗羧甲基纤维钠。醚化与碱化在同一混合机内进行，即碱化50～60min后，立即进行醚化。醚化时间45～50min，温度74～78℃。
洗涤　离心将醚化后的粗羧甲基纤维素钠用浓浆泵打入洗涤槽，再用含量为85%酒精和盐酸(含量在18%以上)洗涤20～30min，得纯净的羧甲基纤维素钠。
烘干　将洗涤后的羧甲基纤维素钠进行烘干，使其含水量低于15%，烘干时间约为3h，温度控制在100℃左右。
粉碎　用锤式粉碎机将精制的羧甲基纤维素钠进行粉碎，最后包装即可。

5.(1)将脱脂漂白的棉线按比例浸入35%的浓碱液中，浸泡约30min取出。液碱可循环使用。浸泡后的棉短线称至平板压榨机上，以14MPa的压力，压出碱液，得碱化棉。
(2)将碱化棉投入醚化釜内，加酒精15份在搅拌下缓缓加入氯醋酸酒精溶液，于30℃下2h内完成，加完后在40℃下搅拌3h得醚化棉。加酒精 (70%)120份于醚化棉中，搅拌0.5h ，加盐酸调ph值至7。用酒精洗两次，滤出酒精，在80℃下鼓风干燥，粉碎得成品。
　　根据配料比不同可生产出低取代度(＜0.4) 、中取代度 ( 0.4～1.2 )产品。

6、羧甲基纤维素钠的精制方法　在制备羧甲基纤维素钠时，除主要产物之外，还生成大量的氯化钠、羟乙酸钠和少量的碳酸钠等副产物。所用的制法不同，CMC的生成量也不同，一般在50%～70%之间。要得到纯度较高的CMC，如食品和医药用的CMC，就必须进行精制。精制的方法主要有两种，即硫酸
法和甲醇法。
① 硫酸法。将粗制的CMC 用15%～20%硫酸浸渍，使CMC中的—CH2℃H2COONa转变为—CH2℃H2COOH，即CMC酸。它不溶于水，所以可以用大量水洗涤，以除去羟基乙酸、NaCL、硫酸钠和硫酸，然后进行离心分离、干燥，即得纯CMC。
② 甲醇法。用65%～85%的甲醇水溶液将粗制CMC洗涤数次，以 除 去 氯化 钠、羟基乙酸钠 和 碳 酸 钠 等 杂 质，即 得纯CMC。由于纤维素和碱纤维素都不溶于水，所以用水作为反应介质时，反应是在非均相系统中进行的，反应过程比较复杂。在生产上，要得到较均匀的产物，主要从提高扩散速度、降低化学反应速度这两方面对反应条件进行选择和控制。

主要用途：

1、食品工业中用作增稠剂，医药工业中用作药物载体，日用化学工业中用作黏结剂、增稠剂、抗再沉凝剂。例如，在牙膏、面膜、洗衣粉和洗发护发品等都要用CMC。印染工业中用作上浆剂和印花糊料的保护胶体等。在石油化工中可作为钻井泥浆和采油压裂液成分。还可用作电子元件成型黏合剂、石墨乳保护胶体、印刷制版版面保护胶和纸张表面施胶剂等。

2、在造纸工业中作添加剂可提高纸的纵向强度和平滑度，在涂布加工纸时用作黏度调节剂，提高纸的印刷可适应性。可用于浆内添加作为补强剂，还用于表面施胶。另外，还可用于配制肥皂及合成洗涤剂；在石油工业用作钻井泥浆的悬浮稳定剂；在食品工业中用作增稠剂、乳液稳定剂及冰淇淋的冰晶抑制剂；在纺织工业中用作印染浆的增稠剂；在医药工业中可作针剂的乳化稳定剂、片剂的黏结剂和成膜剂；在化妆品、陶瓷等生产中用作增稠剂。

3、具有增稠、乳化、赋形和保鲜等多种功能。可代替明胶、琼脂、海藻酸钠、黄原胶用于饮料、饼干、膨化食品、雪糕、糕点和果冻等食品中，按生产需要适量使用。

4、可用于配制水溶性胶黏剂，粘接纸箱、纸品、卷烟、织物等。也可用作水溶性胶黏剂的增稠剂。造纸工业中用作纸面施胶。建筑工业中用作灰浆增黏及制备混凝土浆料。纺织工业中用于织物上浆、色浆乳化。医药工业中用于药片包衣及液剂增稠。食品工业中用作人造奶油、乳制品、果酱等乳化及增稠。化妆品工业中用作各种油膏、油脂的乳化剂，以制备牙膏、口红、香波、固发剂、化妆水等。洗涤剂制造中用作污垢防再沉积剂、增稠剂、稳定剂等。此外，在印刷、皮革、矿物浮选、农药、合成树脂等工业中，广泛用作分散剂、乳化剂、胶黏剂等。

5、用作水基钻井液降滤失剂，具有一定的增黏作用。

6、水溶液具有许多优良性质，如化学稳定性好，不易腐蚀变质，对生理完全无害。具有悬浮作用和稳定的乳化作用，良好的黏结性和抗盐能力，形成的膜光滑、坚韧、透明以及对油和有机溶剂稳定性好等，被广泛用于石油、食品、纺织、医药、造纸、日用化工等部门，用作絮凝剂、降失水剂、增稠剂、悬浮
剂、黏结剂、赋形剂、上浆剂等。
