1,2,3-苯骈三氮唑

纯度含量:	99.8%
包装:	20kg
CAS NO:	95-14-7

索取资料及报价

产品名称

苯骈三氮唑
苯并三氮唑
1,2,3-苯并三唑
连三氮杂茚

产品介绍

分子式：C₇H₅N₃

分子量：119.12

MDL号：MFCD00005699

EINECS号：202-394-1

RTECS号：DM1225000

物理性质：

1、性状：白色至浅褐色针状结晶。无气味。在空气中氧化而逐渐变红。在真空中蒸馏时能发生爆炸。

2、熔点(℃)：98.5

3、沸点(℃,常压)： 204

4、闪点(℃)： 170

5、溶解性：溶于乙醇、苯、甲苯、氯仿和二甲基甲酰胺，微溶于冷水。难溶于石油系溶剂。

化学性质：

1、避免与氧化物接触。

2.有毒，大鼠经口MLD500mg/kg,腹腔注射LD501000mg/kg,静脉注射LD50238mg/kg。设备应密闭，操作人员穿戴防护用具。

储存方法：

1、密封于阴凉、干燥处保存。确保工作间有良好的通风设施。密封保存。远离火源，储存的地方远离氧化剂。

2、内衬塑料袋，外用木桶包装，也可装入玻璃瓶内。每瓶500g,20瓶装一木箱。箱外注明“避光”及“密封”。贮运中防潮、防晒、隔热，保持干燥、通风良好。

制备路径：

1、由邻苯三胺与亚硝酸钠反应而得。将邻苯二胺加入50℃水中溶解，再加入冰醋酸，降温至5℃，加入亚硝酸钠搅拌反应。反应物渐渐变成暗绿色，温度升至70-80℃，溶液变为桔红色，于室温放置2h，冷却，滤出结晶，用冰水洗涤，干燥得粗品，将粗品减压蒸馏，收集201-204℃(2.0kPa)的馏分，再用苯重结晶，可得熔点为96-97℃的产品，产率80%左右。曾有报道用亚硝酸钠处理多菌灵的缩合废水而得副产物苯并三氮唑。

2、邻苯二胺重氮化法。将邻苯二胺重氮化，再在乙酸中环合制得粗苯并三唑，再重结晶法精制、真空干燥，即可制得较纯的苯并三唑。

3、邻苯二胺法　邻苯二胺法是最经典的合成苯并三氮唑的方法，它包括邻苯二胺常压合成法和经过改进的邻苯二胺高压法。
①邻苯二胺常压法　先将邻苯二胺溶于醋酸水溶液中，并配制40%左右的亚硝酸钠水溶液。两种溶液预冷至1～5℃后混合反应，并保持在冰浴中，随后迅速升温至80℃闭环生成苯并三氮唑，冷却后过滤、水洗得到粗产品。在绝对压力为2000Pa下蒸馏，收集2.0～204℃的馏分，用苯结晶得到产品，收率为70%～80%。另一生产实例为：将邻苯二胺加入50℃水溶液中溶解，再加入冰醋酸，降温至5℃，加入亚硝酸钠搅拌反应，反应物渐渐变成暗绿色，温度升至70～80℃，溶液变成橘红色，于室温放置2h，冷却、滤出结晶，用冰水洗涤，干燥得粗品；将粗品减压蒸馏，收集201～204℃(2.0kPa)的馏分，再用苯重结晶，可得熔点为96～97℃的产品，产率约80%。

②邻苯二胺高压法　邻苯二胺与亚硝酸钠的投料摩尔比为1∶(1～1.05)，反应温度为200～300℃，压力为4.8×10⁶～6.9×10⁶Pa。反应完毕后，用酸调pH值为6。由于重氮化闭环反应没有酸参加，所以减少了重氮偶合产生深颜色焦油状物的机会，从而提高了产品的收率，同时使产品的纯化变得容易。例如，邻苯二胺同37%的亚硝酸钠水溶液，在温度为260℃、压力为3.0×10⁶～3.3×10⁶Pa条件下，反应3h后冷却，用浓硫酸将Pa值从11.7调到6，得到纯度为100%、收率为96.9%的苯并三氮唑。

4、苯并咪唑酮法　苯并咪唑酮与亚硝酸钠水溶液在190℃、高压下反应75min，经酸化、水洗、干燥，获得产品，收率为85.3%。

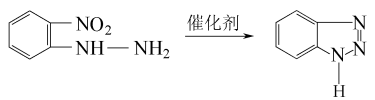

5、邻硝基苯肼法　邻硝基苯肼在氨水、异丙醇和己二醇混合水溶液中，在140℃和高压下反应1.5h，生成1-羟基苯并三氮唑(HBTA)。用铜三氧化二铬作催化剂，按照92∶8比例通入氢气和氮气，在160～170℃和高压下脱氧加氢反应1h，HBTA脱氧加氢生成BTA，最终苯并三氮唑的收率为89%。反应式如下：

6、邻硝基氯苯法　先由邻硝基氯苯与水合肼直接合成HBTA，然后脱氧加氢生成BTA，最高总收率可达8.6%。此法优点是收率高、中间环节少，是一种很有前途而且十分重要的方法。

主要用途：

1、与氢氧化铵和乙二胺四乙酸合用时，能选择性地测定银、铜、锌。照相防雾剂。照相抑制剂。有机合成。

2、苯并三氮唑对铜、铝、铸铁、镍、锌等金属材料有防蚀作用。可与多种缓蚀剂配合，如与铬酸盐、聚合磷酸盐、钼酸盐、硅酸盐、亚硝酸盐、ATMP、HRDP、EDTMP等并用，可提高缓蚀效果。在密闭循环冷却水系统中缓蚀效果甚佳。可以和多种阻垢剂、杀菌灭藻剂配合使用，苯并三氮唑对聚磷酸盐的缓蚀作用不干扰，对氧化作用的抵抗力很强。但是当它与自由性氯同时存在时，则丧失了对铜的缓蚀作用，而在氯消失后，其缓蚀作用又得到恢复。其使用浓度一般为1～2mg/L，在pH值5.5～10的范围内缓蚀作用都很好，但在pH值低的介质中缓蚀作用降低。

3、加入环氧树脂胶黏剂中可防止对铜及其合金的腐蚀变黑，参考用量0.2%～0.5%。用于水溶性胶黏剂，加入量0.005%～0.1%。它还广泛用于铜、银、锌、铝、铸铁等金属防锈剂，净水剂，照相工业的防雾剂，紫外线吸收剂，涂料添加剂，合成洗涤剂的防腐剂，抗凝剂，润滑油添加剂，合成染料中间体，高分子材料稳定剂，植物生长调节剂，防变色剂，气相缓蚀剂，抗静电及汽车防冻剂的添加剂等。

4、广泛用于铜、银质设备的缓蚀，防锈。亦可用于照相防灰、防雾剂，气相防锈剂的制备。

5、苯并三氮唑对聚磷酸盐的缓蚀作用不干扰，对氧化作用的抵抗力很强。但是当它与自由性氯同时存在时，则丧失了对铜的缓蚀作用，而在氯消失后，其缓蚀作用便得到恢复，这是MBT未能具有的性质。

6、用于金属防锈和缓蚀剂、铜、银的防变色剂以及照相防雾剂。

广州伟伯科技有限公司
手机: 13533759269
电话: 15323361772
传真: 020-36393398
联系人: 罗孝钦
地址: 广州市白云区石井石槎路金碧新城5栋904室
