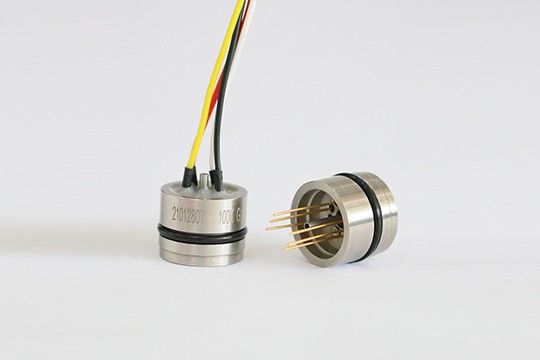

WPAK63通用型隔离膜压力传感器

型号:

WPAK63

产品介绍

WPAK63系列是采用高精度进口扩散硅压力敏感芯片和成熟的生产工艺封装而成的压力芯体，是制造压力传感器及压力变送器的核心部件，作为一种高性能的压力敏感元件，可以方便地进行放大处理，装配成标准信号输出的变送器。本司可根据用户的需要，承接特殊定制，如全焊接结构、宽温度补偿、特殊外形、高可靠、抗强冲击及抗振动等等压力传感器，为客户提供更可靠地解决方案。

产品优势

● Φ19mm 标准 OEM 压力芯体，与国内外市场同类型产品互换性强；

● 全不锈钢316L 封装，抗腐蚀；

● 宽温度补偿-10 ～+70℃；

● 恒流、恒压激励可选；

● 可做归一输出；

● 补偿板灌胶防潮保护

产品应用

1、过程控制系统

2、压力校准仪器

3、液压系统

4、生物医药仪器

5、液压系统及阀门

6、液位测量

7、武器装备

8、制冷设备和 HVAC 控制

9、航舶和航海

10、飞机和航空电子系统

技术指标

电气性能指标
量程范围	-100kPa～0～10kPa…100MPa
压力类型	表压、绝压、密封压
激励	1.5mA 或 10V
输入阻抗	恒流：2kΩ～5kΩ
输入阻抗	恒压：3kΩ～18kΩ
电气连接	管脚或导线
补偿温度	恒流：≤70kPa 0℃～60℃；其余量程-10℃～70℃
补偿温度	恒压：-20℃～85℃
工作温度	-40℃～120℃
储存温度	-40℃～125℃
绝缘电阻	≥200MΩ/250VDC
响应时间	≤1ms（上升到 90%FS）
测量介质	液体和气体
机械振动	20g（20～5000HZ）
冲击	100g（10ms）
使用寿命	10*106(压力循环)

结构性能指标
膜片材质	316L
壳体材质	316L
灌注液体	硅油
密封圈	丁氰或氟橡胶
密封圈

基本参数指标
项目	条件	最小	典型	最大	单位	备注
非线性		-0.3	±0.2	0.3	%FS	注⑴
迟滞		-0.05	±0.03	0.05	%FS
重复性		-0.05	±0.03	0.05	%FS
零点输出		-2	±1	2	mV
满量程输出	1.5mA ，10kPa	30			mV
	1.5mA，其余量程	60	90	150
	10V，10kPa	30
	10V，其余量程	90	100	110
零点温漂	10kPa	-2	±1.5	2	%FS	注⑵
零点温漂	其余量程	-1.5	±0.75	1.5	%FS	注⑵
灵敏度温漂		-1.5	±0.75	1.5	%FS	注⑵
热迟滞		-0.075	±0.05	0.075	%FS	注⑶
长期稳定性		-0.3	±0.2	0.3	%FS/年

注：

⑴ 根据 BFSL 最小二乘法计算。

⑵ 补偿温度区间内，0℃～60、-10℃～70℃参考 30℃；-20℃～85℃参考 32.5℃。

⑶ 经过高低温后，回到参考温度。
