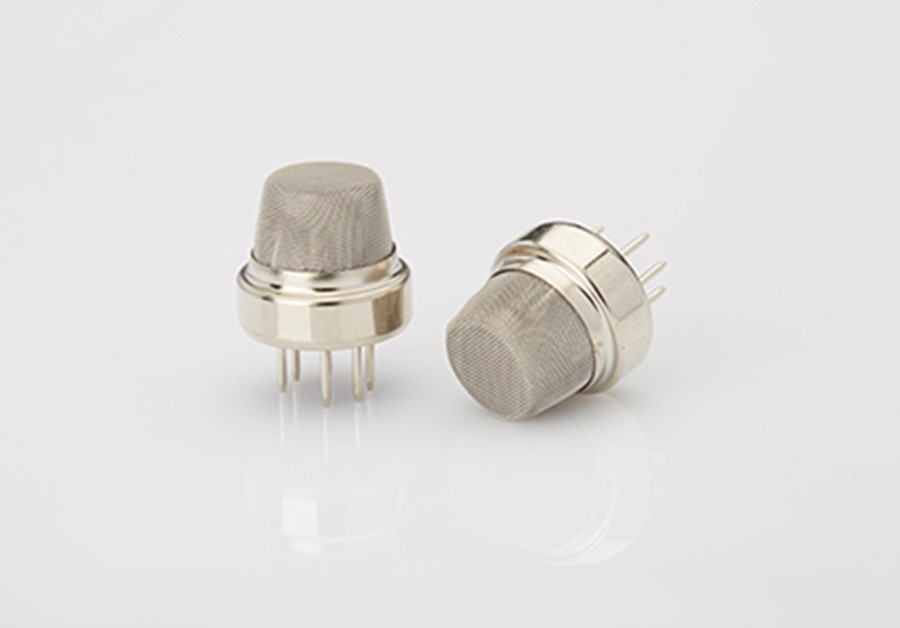

MQ-5可燃气体传感器

型号:

MQ-5

产品介绍

MQ-5可燃气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当气体传感器所处环境中存在可燃气体时，可燃气体传感器的电导率随空气中可燃气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。MQ-5可燃气体传感器对丁烷、丙烷、甲烷的灵敏度高，对甲烷和丙烷可较好的兼顾。这种气体传感器可检测多种可燃性气体，特别是天然气，是一款适合多种应用的低成本传感器。

产品优势

在较宽的浓度范围内对可燃气体有良好的灵敏度；对丁烷、丙烷、甲烷的灵敏度较高；长寿命、低成本；简单的驱动电路即可

产品应用

家庭用气体泄漏报警器；工业用可燃气体报警器；便携式气体检测器

技术指标

产品型号			MQ-5可燃气体传感器
产品类型			半导体气敏元件
标准封装			胶木、金属罩
检测气体			液化气、甲烷
检测浓度			300-10000ppm（甲烷，丙烷）
标准电路条件	回路电压	V_c	≤24V DC
	加热电压	V_H	5.0V±0.1V ACorDC
	负载电阻	R_L	可调
标准测试条件下气敏元件特性	加热电阻	R_H	29Ω±3Ω（室温）
	加热功耗	P_H	≤950mW
	输出电压	V_s	2.5V～4.0V(in 2000ppm C3H8 )
	灵敏度	S	Rs(in air)/Rs(2000ppm C3H8)≥5
	浓度斜率	α	≤0.6(R3000ppm/R1000ppm H2)
标准测试条件	温度、湿度		20℃±2℃；55%±5%RH
	标准测试电路		Vc:5.0V±0.1V； VH: 5.0V±0.1V
	预热时间		不少于48小时
氧气含量			21%（不低于18%，氧气浓度会影响传感器的初始值、灵敏度及重复性，在低氧气浓度下使用时请咨询使用）
寿命			10年

注：输出电压（Vs）是指在测试气氛中的VRL
