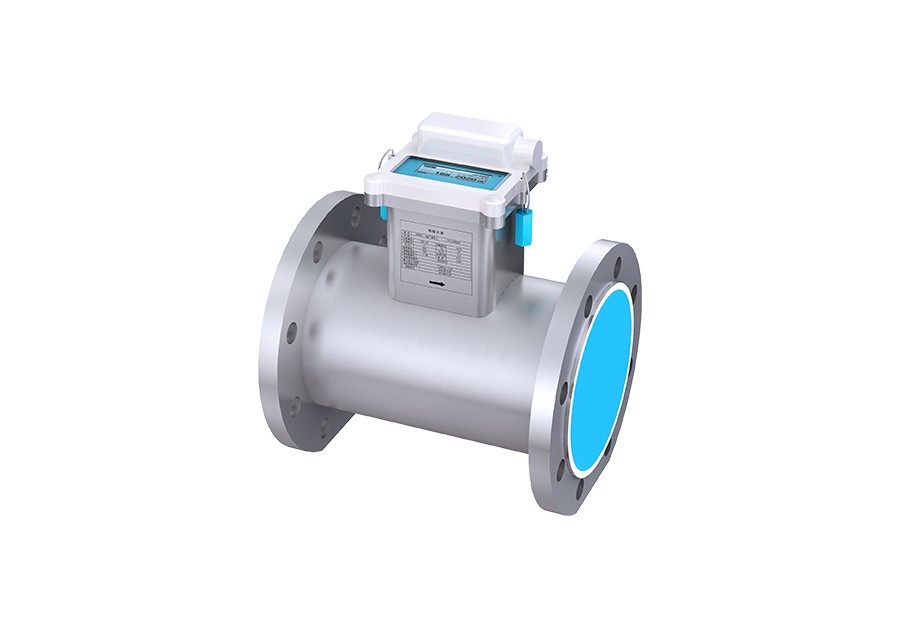

LEW电磁水表是为供水用水企业专门设计的计量仪表，产品符合国家标准 GB/T778-2018《饮用冷水水表和热水水表》、JJG162-2019《饮用冷水水表》。其设计符合国内水表使用环境，具备宽量程、低始动流量、低压损、实时计量、累计计量、双向计量等特点。广泛应用于供水管网、大用水户、分区计量、管网漏耗监控等水量计量。
产品优势
1、高精度、高量程比、低始动流速。
2、超低功耗设计，LCD常亮显示确保电池使用寿命达到6年。
3、分体平板式天线设计，以达到更高的上传成功率。
4、内部测量机构和电子部件做防水处理，叠加防水密封处理，以达到更彻底的IP68防水等级。
5、一体内置式测压结构，无突出部件，防止安装时意外碰坏。
技术指标
公称通径 | DN40-DN300 |
压力等级 | 1.0MPa、1.6MPa |
衬里材质 | 高分子材质 |
电极材质 | 316L不锈钢 |
环境温度 | 环境温度：-25℃～+60℃;存储温度：-40℃～+60℃ |
外壳材质 | 304不锈钢 |
防护等级 | IP68 |
供电方式 | 内置3.6V锂电池 |
温度等级 | T50 |
测量方向 | 双向测量 |
准确度等级与R值 | R400二级、R250二级、R160二级/一级 |
数据远传 | NB-IoT、4G |
报警功能 | 报警状态显示，传感器故障，转换器故障，电池欠压，空管，测量状态报警，输出报警等 |
安装方式 | 水平或垂直 |
选型表
型号 | 说明 |
LEW- | □ | □ | □ | □ | □ | □ | □ | □ |
公称通径 | | | | | | | | | DN40-DN300 |
量程比 | R1 | R=160 |
R2 | R=250 |
R3 | R=400 |
远传形式 | W | 无 |
R | RS485 |
G | 4G |
N | NB-IoT |
天线形式 | W | 外置 |
N | 内置 |
准确度等级 | 1 | 1级 |
2 | 2级 |
耐压等级 | 10 | 1.0Mpa |
16 | 1.6Mpa |
附件 | N | 接地环 |
P | 压力传感器 |
流量参数对照表
R值 | 流量 （m³/h) | 公称口径 DN |
40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
160 | Q1 | 0.16 | 0.25 | 0.39 | 0.63 | 1.00 | 1.56 | 2.50 | 3.94 | 6.25 | 10.00 |
Q2 | 0.25 | 0.40 | 0.63 | 1.00 | 1.60 | 2.50 | 4.00 | 6.30 | 10.00 | 16.00 |
Q3 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
Q4 | 31.3 | 50.0 | 78.8 | 125.0 | 200.0 | 312.5 | 500.0 | 787.5 | 1250.0 | 2000.0 |
250 | Q1 | 0.10 | 0.16 | 0.25 | 0.40 | 0.64 | 1.00 | 1.60 | 2.52 | 4.00 | 6.40 |
Q2 | 0.16 | 0.26 | 0.40 | 0.64 | 1.02 | 1.60 | 2.56 | 4.03 | 6.40 | 10.24 |
Q3 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
Q4 | 31.3 | 50.0 | 78.8 | 125.0 | 200.0 | 312.5 | 500.0 | 787.5 | 1250.0 | 2000.0 |
400 | Q1 | 0.063 | 0.100 | 0.158 | 0.250 | 0.400 | 0.625 | 1.000 | 1.575 | 2.500 | 4.000 |
Q2 | 0.100 | 0.160 | 0.252 | 0.400 | 0.640 | 1.000 | 1.600 | 2.520 | 4.000 | 6.400 |
Q3 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
Q4 | 31.3 | 50.0 | 78.8 | 125.0 | 200.0 | 312.5 | 500.0 | 787.5 | 1250.0 | 2000.0 |
始动流量（l/h) | 4.5 | 7.1 | 11.9 | 18.1 | 28.3 | 44.2 | 63.6 | 113.1 | 176.7 | 254.5 |
准确度等级 | 1级 | Q1≤Q |
2级 | Q1≤Q |
Q4/Q3 | 1.25 |
Q2/Q1 | 1.6 |
DN | H | L | D | K | n-φL |
40 | 225 | 200 | 150 | 110 | 4-φ18 |
50 | 235 | 200 | 165 | 125 | 4-φ18 |
65 | 270 | 200 | 185 | 145 | 4-φ18 |
80 | 275 | 200 | 200 | 160 | 8-φ18 |
100 | 290 | 250 | 220 | 180 | 8-φ18 |
125 | 320 | 250 | 250 | 210 | 8-φ18 |
150 | 345 | 300 | 285 | 240 | 8-φ22 |
200 | 400 | 350 | 340 | 295 | 8-φ22 |
250 | 465 | 450 | 395 | 350 | 12-φ26 |
300 | 520 | 500 | 445 | 400 | 12-φ26 |
