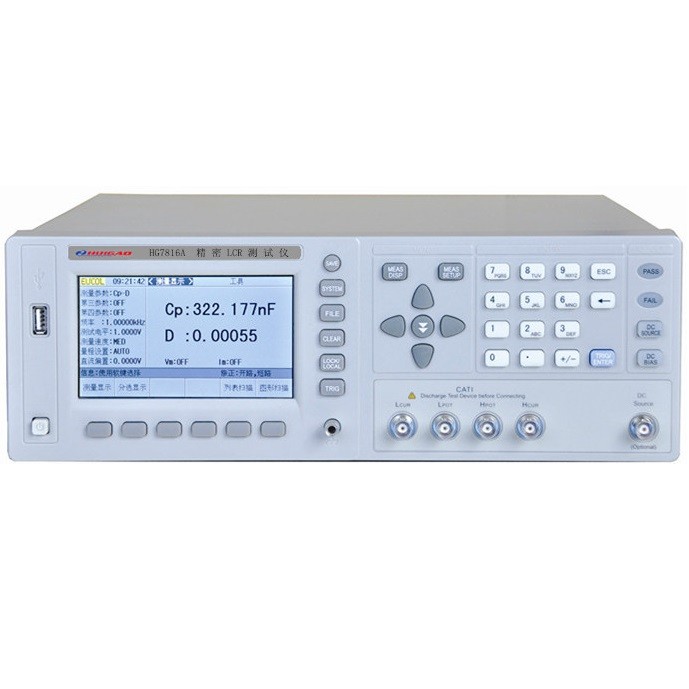

高性能LCR测试仪/6位测试分辨率的阻抗测试仪器HG7817A

型号:

HG7817A

产品介绍

HG7817系列精密LCR数字电桥是新一代高精度、宽测试范围、6位测试分辨率的阻抗测试仪器，高达100kHz的测试频率、10mV-2V的测试电压、内置典型直流偏压以及-10V-10V的DC电压源输出，可满足元件与材料的所有测量要求，为产线质量保证、进货检验及实验室的高精度测量提供了保障。提供多频测试功能，实现一个工位完成多点频率测试，使电容器测试系统的组成更为简洁高效，系统设计及生产成本显著降低。

技术参数
测试参数	\|Z\|,C,L,R, X, \|Y\|,B,G,D,Q,θ
显示范围	\|Z\|, R,X 0.01mΩ - 99.9999MΩ \|Y\|, G, B 0.0001uS – 999.999S C 0.00001pF – 99.9999mF L 0.00001μH – 99.9999kH D 0.00001 - 9.99999 Q 0.01 - 99999.9 θ(Deg) -179.9° – 179.9° θ(Rad) -3.14159 – 3.14159
测试频率	HG7817A 50Hz–100kHz,分辨率:1mHz HG7817 50Hz–100kHz, 16个典型频率
测试电平	10mV – 2V，分辨率：1mV
量程方式	自动, 保持等效方式串联、并联
输出/输入阻抗	10Ω, 30Ω, 100Ω
基本精度
