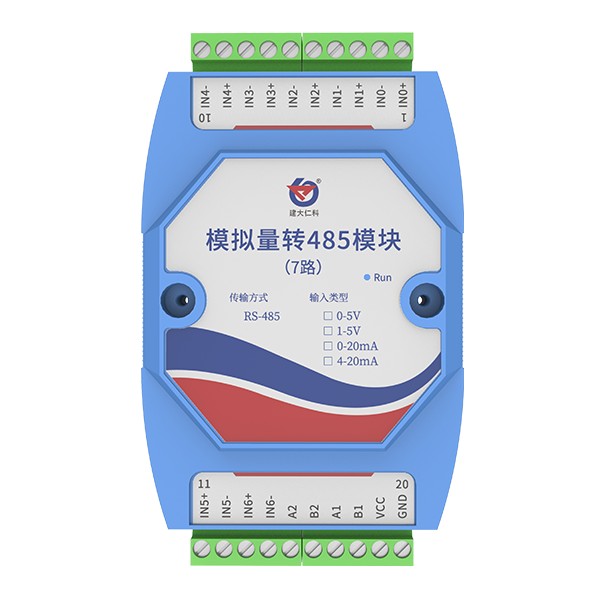

RS-I20/V05-485-7-2模拟量转485模块(7路)

产品介绍

该模块可采集现场的最多7路模拟量信号(4-20mA、0-20mA、0-5V、1-5V)，并通过485接口标准ModBus-RTU通信协议上传。

功能特点

7路模拟量电流输入4～20mA、0-20mA

7路模拟量电压输入0～5V、1～5V

2路485输出完全独立，可单独设置地址波特率

12位分辨率，0.1%精度ADC

支持标准ModBus-RTU通讯协议

通信运行指示灯、防死机看门狗

带防雷、静电保护RS485通讯接口、运放信号隔离

地址、波特率、校验位可通过上位机软件设置

可通过配置软件独立设置每路电流或电压输入类型

防反接、过压保护、过流保护、短路保护

技术参数

直流供电（默认）	5-30V
最大功耗	0.08W（DC12V）
工作温度	-40℃～+60℃
AD转换分辨率	12位
精度	典型精度：±0.1%FS
采集信号	4～20mA、0-20mA、0～5V、1～5V可选
通讯接口	ModBus-RTU（2路，完全独立）
地址范围	1-254（默认1）
波特率	数值范围0-7 0: 2400bps1:4800bps2: 9600bps3: 19200bps4: 38400bps5: 57600bps6: 115200bps7: 1200bps 默认：4800bps
校验方式	数值范围：0-2 0：无校验（None）1：奇校验（ODD）2：偶校验（EVEN）默认：无校验
输入阻抗	4-20mA	≤200Ω
	0-5V/0-10V	≥10KΩ

产品选型
