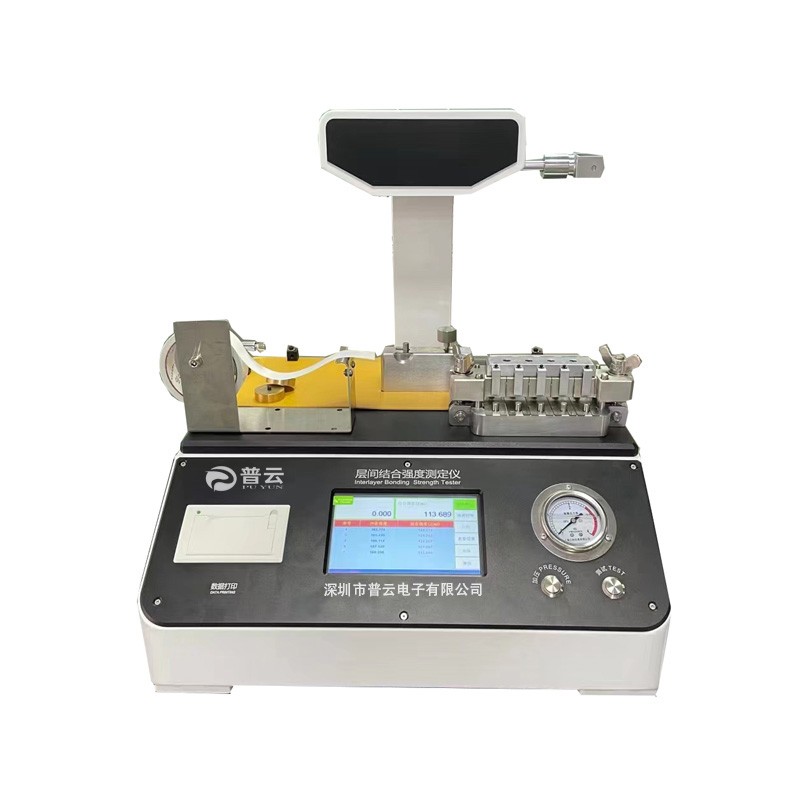

纸张和纸板内结合强度测定仪

型号:	PY-H611
品牌:	普云
执行标准:	GB/T 26203
交货期:	一周
产地:	深圳市

索取资料及报价

产品介绍

详情说明

深圳市普云电子PY-H611纸和纸板内结合强度测定仪，又名层间结合强度仪、层间剥离强度试验机、层间结合力测试仪，根据标准GB/T 26203《纸和纸板内结合强度的测定》（Scott型）生产研发一款纸和纸板层间结合强度的检测仪器，单位是： LB•FT/in2或J/m2。该项测试在多层纸板如箱纸板、白纸板、灰板纸、白卡纸等在印刷、包装工业中有广泛的应用。适用于牛皮纸袋食品复合包装纸内部结合力强度测试。仪器设计基于一个下落的摆锤，对纸质样品产生高速冲击，把纸质样本夹在两个双涂层胶带基底之间摆锤冲击测量将样品内部纤维沿Z型方向分成两层所需的总能量，用于检测瓦楞纸、电工绝缘纸板、纱管纸、灰纸板等工业用纸的层间剥离强度测试。

依据标准

GB/T 26203《纸和纸板内结合强度的测定》（Scott型）

QB/T 5558-2020 内结合强度仪(Scott型)

T 569 pm-00 internal bond strength (scott type)

SISO1660:016 PaperandboardDeterminationofinternalbondstrengthBSIStandardsPublication

TAPPI-UM403 T569pm-00Internalbond strength(Scott type)

工作原理

深圳市普云电子PY-H611纸和纸板内结合强度测定仪：双面胶-试样-双面胶的组合形成一个夹层结构，该夹层被压在一个金属平砧和一个铝块之间，用摆锤撞击铝块上部的内表面，使铝块翻转，并在Z向破坏试样。通过测定摆动的位置来计算试样被破坏过程中吸收的能量，以J/m2表示。

技术参数

1、	试样尺寸：	25.4mm×25.4mm
2、	测试数量：	25.4×128mm,5组试样
3、	测试厚度：	（0.1~5）mm
4、	冲击角度：	标准冲击能量释放角度 90°
5、	释放方式：	全自动释放
6、	测量范围：	0-1000J/M2 ( A档:(0~500)J/M2； B档(500~1000）J/M2)
7、	示值误差：	A档:±1J/M2；B档:±2J/M2
8、	仪器精度：	0.001J/M2
9、	单位：	J/M2 、lbf/in2 interchange
10、	分辨率：	0.001lbf/in2，5000脉冲高精编码器
11、	人机界面：	7.0in触屏控制系统
12、	打印输出：	模块式一体热敏打印机
13、	尺寸：	500×400×650mm
14、	重量：	约 70kg
15、	气动夹持

产品特点

1、新一代智能操作系统，可进行数据查询、管理、报表、分析统计和可视化大屏展示等；

2、液压粘胶压样，压力可自动调节；

3、预置参数实现一键测试；

4、优化测试程序，实现快速测试提高测试效率；

5、具有柱形图展示功能，方便测试结果的查阅；

6、单位可切换：J/m2，ft·lb/in2；多种语言操作系统切换。

7、可连接专用计算机测试软件，实时显示测试数据、海量测试数据存储及查询、管理、分析、统计、报表等功能。

适用范围

灰纸板：各种灰纸板、纸板、复合纸板的层间内结合力强度测试

纱管纸：纸管纸、纱管纸、牛皮纸的层间内结合力强度测试

包装盒：彩盒、烟盒、包装盒的层间内结合力强度测试

绝缘纸：电工纸板、电绝缘纸板的层间内结合力强度测试

卡纸：牛卡纸、白卡、白板纸的层间内结合力强度测试

其它：其它需要加工作业的工业用纸的层间内结合力强度测试
