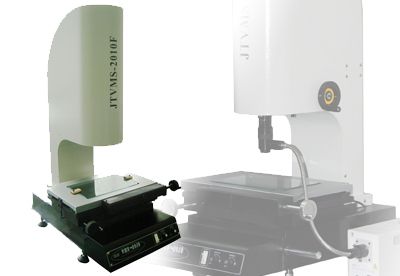

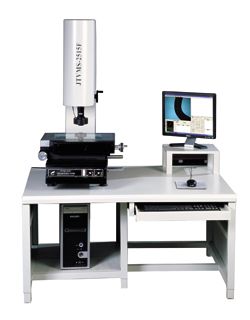

增强型VMS二次元影像测量仪
| 型号: | VMS系列 | | 品牌: | 嘉腾 | | 产地: | 东莞 | | 仪器产地: | 国产CNC影像测量仪 | | 仪器结构: | 其他结构CNC影像测量仪 |
产品介绍
应用领域：
增强型VMS二次元影像测量仪，能满足基本的二次元测量需求，具备基本的点、线、圆、距离、角度等基本测量功能及多坐标功能。 产品介绍： 增强型VMS二次元影像测量仪，是我公司推出的一款增强型2D光学影像测量仪，采用高解析度日本索尼彩色CCD摄像机和变焦物镜，采用我公司自主研发的QuickMeasuring测量软件，具备基本的点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足基本的二次元测量需求；此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。
性能特点：
1、花岗石底座，机构永不变形
2、X、Y、Z轴装有光栅尺，定位精确 3、双焦物镜倍率()：0.7～4.5X 4、LED冷光源（表面光和轮廓光）避免工件受热变形
5、QuickMeasuring测量软件
|  |
| 型号 | VMS-1510F | VMS-2010F | VMS-2515F | VMS-3020F | VMS-4030F | VMS-5030F | | 金属台面尺寸(mm) | 354×228 | 404×228 | 450×280 | 510×290 | 606×466 | 706×466 | | 玻璃台面尺寸(mm) | 210×160 | 260×160 | 306×196 | 360×260 | 450×350 | 550×350 | | 运动行程(mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | 4500×300 | | 外形尺寸(mm) | 600×530×950 | 600×550×920 | 690×550×1020 | 780×670×1060 | 945×646×1096 | 960×750×1100 | | Z轴升降行程 | 175mm | | X、Y、Z数显解析度 | 0.0005mm | | X、Y坐标示值误差 | ≤(3+L/200)μm | | 影像系统 | 1、SONY 彩色 CCD 摄像机；
2、双焦物镜倍率 ( ) ： 0.7～4.5X ；
3、影像放大率 ： 28～180X ；
4、表面光源与透射光源均用 LED 灯组，其亮度可调节； | | 电源 | 220V±10％ 50Hz | | 工作环境 | 温度 20 ℃ ± 3 ℃ , 湿度 45 ％ ～75 ％ | | 测量功能 | 标配自动测量软件，可自动寻边、去毛刺，可测贴、线、圆、圆心距、摆正等 | | 放置台负载/尺寸 | 1、VMS-1510F/2010F/2515F/3020F放置台：负载≧300Kg，尺寸（长宽高）：1120×730×780mm；
2、VMS-4030F/5030F放置台：负载≧450Kg，尺寸（长宽高）：1250×900×780mm |
| |
