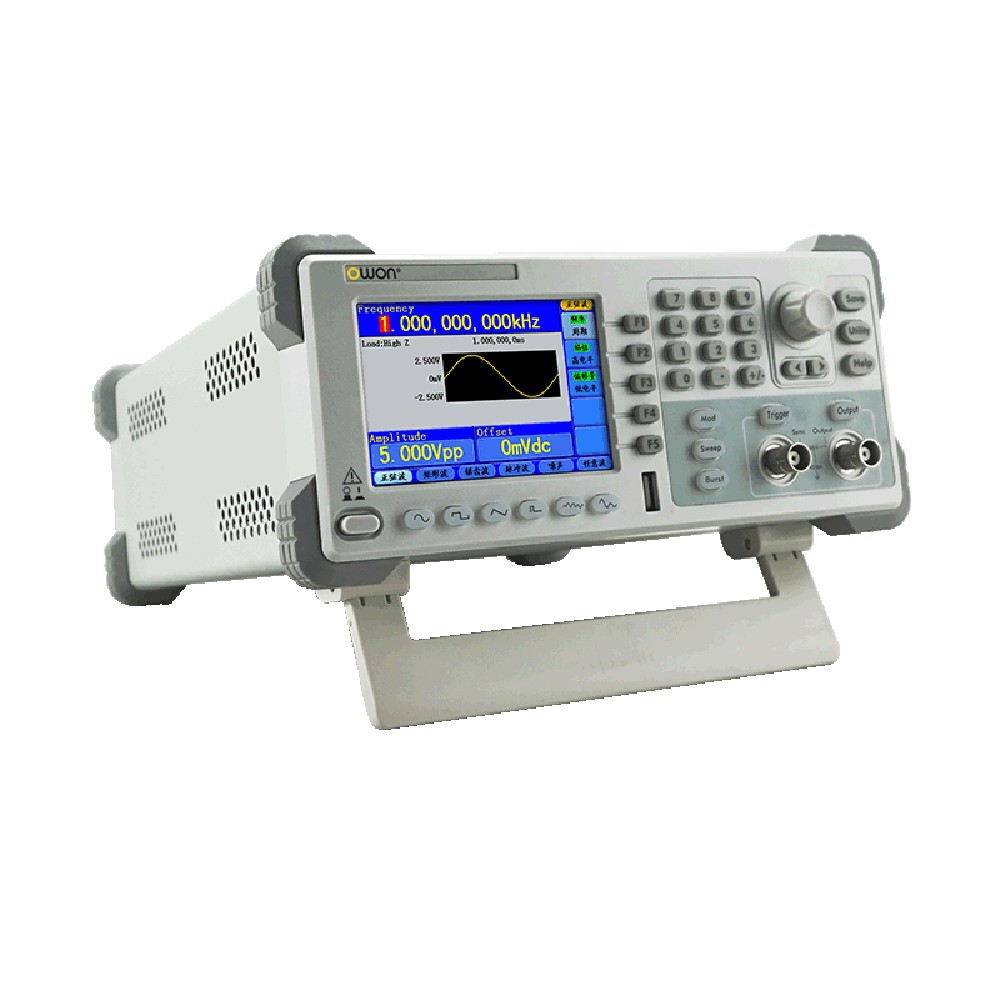

AG1011F单通道信号源
产品介绍
+ 采用先进的DDS技术，10MHz最高输出频率 + 125MS/s采样率，频率分辨率1μHz + 14 bits垂直分辨率，8K点任意波形长度 + 丰富的波形输出：5种基本波形，内置45种任意波形 + 丰富的调制功能：AM、FM、PM、FSK、PWM 以及输出线性/对数扫描和脉冲串波形 + 支持SCPI功能 + 可与EDS+C系列数字示波器无缝连接 + 4寸(480x320)高分辨率TFT液晶显示
技术参数 | 型号 | AG1011F |
|---|
| 通道 | 单通道+同步触发 | | 带宽 | 10MHz | | 实时采样率 | 125MS/s | | 垂直采样率 | 14 bits | | 波形 | | 标准波形 | 正弦波、方波、脉冲波、锯齿波，噪声 | | 任意波形 | 指数上升、指数衰减、Sin(x)/x、阶梯波等45种内建波形以及用户自定义波形 | | 频率特性(最高采样率400Msa/s，频率分辨率1uHz) | | 正弦波 | 1μHz - 10MHz | | 方波 | 1μHz - 5MHz | | 脉冲波 | 1μHz - 5MHz | | 锯齿波 | 1μHz - 1MHz | | 噪声 | 5MHz (-3dB) (typical) | | 任意波 | 1μHz - 5MHz | | 幅值特性 | | 输出幅度 | 1m Vpp - 12.5 Vpp (50Ω), 1m Vpp - 25 Vpp (高阻) | | 幅度分辨率 | 1mVpp or 14 >digits | | 直流偏移范围(AD+DC) | ±6.25V (50Ω), ±12.5V (高阻) | | 偏移分辨率 | 1mV>or 4 digits | | 输出阻抗 | 50Ω (>典型值>) | | 任意波 | | 波形长度 | 2 pts to 8k pts | | 采样率 | 125MS/s | | 垂直分辨率 | 14 bits | | 非异失存储 | 64M byte | | 调制特性(选配) | | 调制方式 | AM, FM, PM, FSK, Sweep, and Burst | | 调制频率 | 2mHz to 20.00KHz
(FSK 2mHz - 100KHz) | | 输入/输出 | | 显示 | 4寸 (480 × 320 像素) 高分辨率TFT液晶显示 | | 输入模式 | 外部调制输入、
外部触发输入、
外部参考时钟输入 | | 标准接口 | USB device | | 机械规格 | | 尺寸 | 235mm(长)× 29 0mm(高) × 295 mm(深) | | 重量 | 3.00 kg(主机) |
具体参数可根据需求定制，说明书如有更新不再另行通知。
| |
