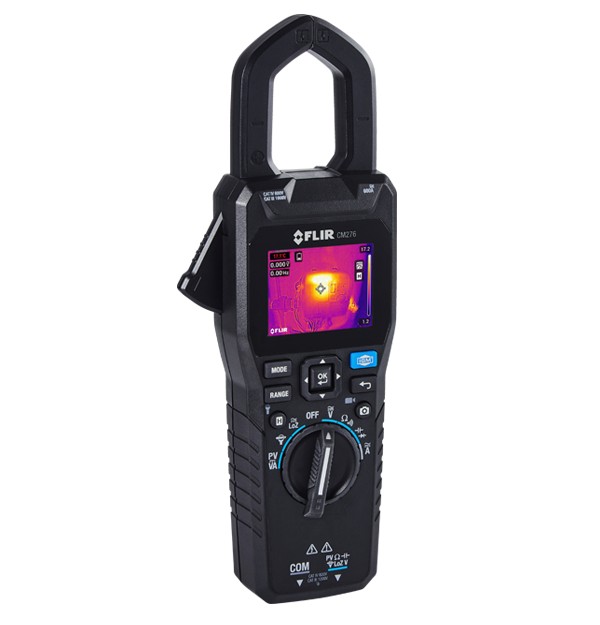

FLIR CM276带METERLiNK®的钳形表和红外热像仪

型号:	FLIR CM276
品牌:	Extech

索取资料及报价

产品介绍

FLIR CM276 钳形表将热成像与电气测量相结合，用于电气系统、太阳能电池板、泵和电机的检查和故障排除。CM276 采用 IGM™（红外成像引导测量）技术，提供一种在安全距离内识别热点和过载电路的可靠方式。兼容 METERLiNK® 应用，可提供快速高效的读数、图像和视频采集，以便进行分析、趋势分析和共享。

技术参数

红外分辨率

160 × 120（19,200 像素）

显示屏尺寸

2.4 英寸 TFT 屏

夹钳开口尺寸

35 mm

交流/直流电压

量程 1000 V / 基本精度 ±1.0%

数据记录与存储

10 组 30k 标量测量值，100 张图像

连通性

蓝牙®

调焦	固定式
调色板	铁红色、彩虹色、极光色、白热和黑热
光谱响应	8µm 至 14 µm
红外分辨率	160 × 120（19,200 像素）
红外探测器	FLIR Lepton® 红外探测器
灵敏度	150 mK
视场角[垂直×水平]	44° × 57°
图像模式	MSX（多波段动态成像）热图像单纯的热像仪单纯的数码相机
显示屏尺寸	2.4 英寸 TFT 屏

测量与分析

PV 直流电压	TA82 量程 1000 V / 基本精度 ±2.0% TA85/TA86（可选附件）量程 1500 V / 基本精度 ±2.0%
PV 直流功率	900 kVA / 基本精度 ±2.0%
变频交流电流	量程 600.0A / 基本精度 ±2.0%
变频交流电压	量程 1000V / 基本精度 ±1.0%
测量速率	每秒3个样本
导通性检查阈值	≤30 Ω 蜂鸣器开，≥150 Ω蜂鸣器关
低阻抗输入模式交流电压	量程 60.00 V，600.0 V，1000 V / 基本精度 ±1.0%
低阻抗输入模式直流电压	量程 60.00 V，600.0 V，1000 V / 基本精度 ±1.0%
电容	量程 1000 µF / 基本精度 ±1.0%
电阻	量程 60K Ω 基本精度 ±1.0%
二极管	量程 1.5 V / 基本精度 ±1.5%
交流/直流电流	量程 600.0 A / 基本精度 ±2.0%
交流/直流电压	量程 1000 V / 基本精度 ±1.0%
浪涌交流电流	量程 600.0 A / 基本精度 ±3.0%
柔性钳交流输入电流（A）	量程 3000 A / 基本精度 ±1.0%
柔性钳输入频率计数器	量程 10.00 kHz / 基本精度：±0.1%
温度[红外]	-10℃ 至 300℃
温度精度	±3℃ 或读数的 ±3%；以较大者为准
真有效值	是
自动切换量程	支持，具有手动量程选项

通讯与数据存储

存储介质	eMMC 8GB
连通性	蓝牙®
数据记录与存储	10 组 30k 标量测量值，100 张图像

电源

电池	3.7V 电压，5400 mAh 锂聚合物充电电池
自动关机	对于设备：可选择“关闭”、2、5 或 10 分钟仅适用于工作灯：可选择“关闭”、5、15 或 30 分钟

常规

尺寸[长×宽×高]	272 mm × 100 mm × 51.5 mm
激光指示器	类型：1 类功率：≤0.39 mW 波长：640 nm 至 660 nm
夹钳开口尺寸	35 mm
照明灯	2 个白色 LED
重量	560 g

环境与认证

IP防护等级	IP40
保修	10年
发射率设置	0.10 至 1.00（默认为 0.95）；从三种预设中选择或手动设置
抗跌落试验	2米 (6.5英尺)
