概述

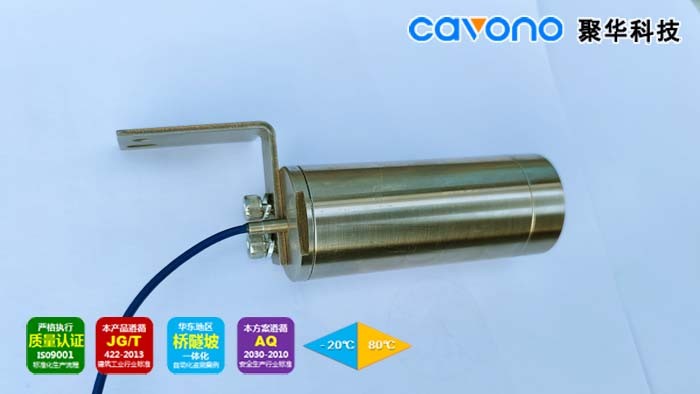

JH-FGH-A1光纤光栅倾斜仪根据岩（土）体深部位移变形特点而开发的一款高精度倾角仪，该传感器用于混凝土坝侧向变形的监测；斜坡和人工边坡滑移面位置和变形方向的确定；基坑开挖、大型洞室边墙、竖井、隧道、坑道及地下工程周边地区稳定性监测；滑坡深部位移监测；码头、桥基、桥台、挡土墙等斜度监测。
JH-FGH-A1传感器采用CAVONO工业级设计，应变结构设计上减小了温度灵敏系数，在传感器内部设计有温度补偿功能的光纤光栅应变传感芯片，具有准确的温度补偿功能，测量精度不受环境温度影响。
产品符合国家建筑工业行业标准JG/T 422-2013。
产品特点
• 小型化设计，传感器直径只有3mm；
• 安装方便，既可进行长期监测，又可在短期监测，能重复使用；
• 双光栅，具有优良的温度补偿功能，非常适用于野外各种复杂的工程监测环境；
• 尾纤采用PU披覆铠装光缆，具有优异的耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境；
• 稳定性好、可靠性高。
技术参数
| 项目 | 参数值 |
| 量程（°） | ±10 |
| 精度 | 1%F.S. |
| 分辨率 | 0.1% F.S. |
| 光栅数量 | 2 |
| 光栅中心波长(nm) | 1528~1563 |
| 反射率 | ≥80% |
| 工作温度范围（℃） | -30~80 |
| 尺寸(mm) | Φ42X105 |
| 尾纤 | 耐腐蚀PU披覆铠装，两端各1.5m，可定制 |
| 连接方式 | 熔接、防水型FC/APC接头 |
| 安装方式 | 机械固定 |
