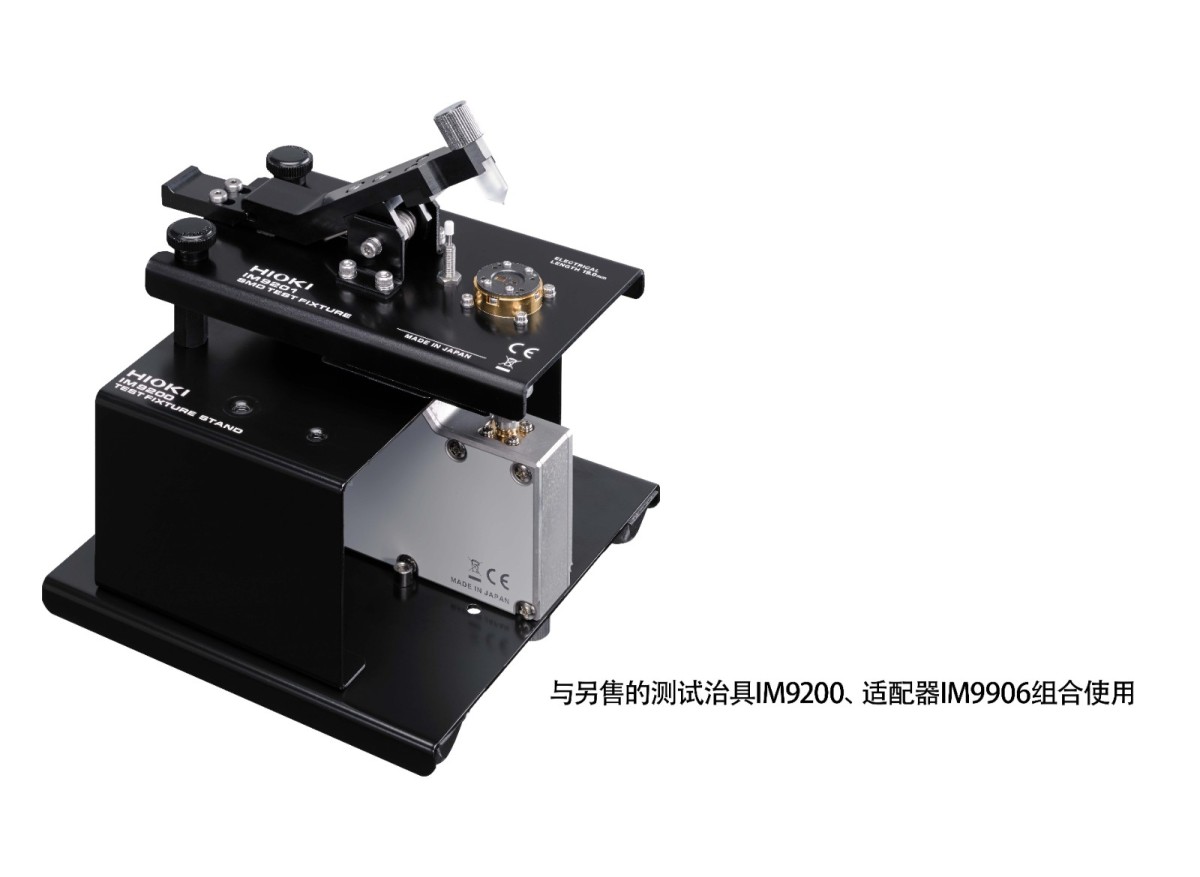

SMD测试夹具IM9201

产品介绍

•IM7580系列专用SMD测试治具

•2种设备指南，可对应6种尺寸的SMD

•对应SMD尺寸※1 0603, 1005, 1608, 2012, 3216, 3225

※1：JIS单位mm，相当于EIA0201～EIA1210尺寸

基本参数

可用频率范围	DC～3 GHz
可测样品尺寸	0603, 1005, 1608, 2012, 3216, 3225 (JIS单位mm, 相当于EIA 0201～EIA 1210尺寸)
电极结构	底部电极
最大输入电压	±42 Vpeak (AC+DC)
适用机型	IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587※ ※测试频率高达3GHz，近日发售
追加误差	阻抗： ±Ze [%] 相位： ±0.58 × Ze [°] Ze = Ae + (Zse / Zx + Yoe × Zx) ×100 Zx : 阻抗测量值 [Ω] Ae：4 × f2 [%] Zse : (100 + 500 × f) /1000 [Ω] Yoe : (10 + 100 × f) /1000000 [S] f [GHz]
