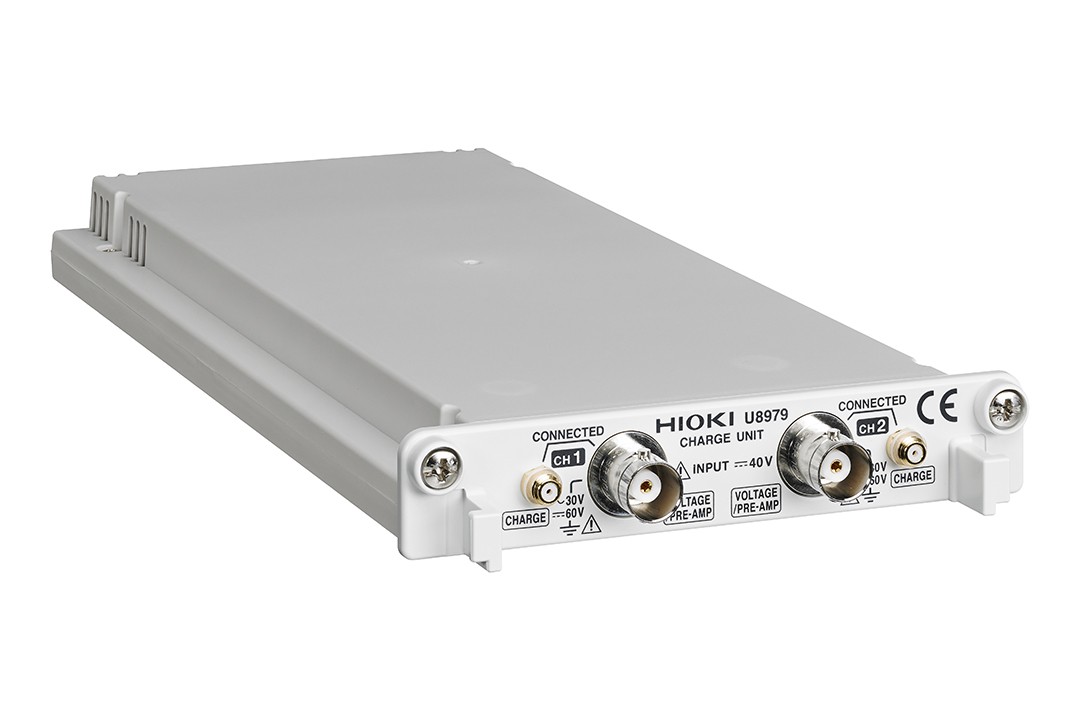

电荷单元U8979
| 型号: | U8979 | | 品牌: | HIOKI(日置) | | 产地: | 上海 |
产品介绍
•压电式加速度传感器的电荷输入端子 •绝缘2通道输入 •接地最大定额电压：AC 30 V 或 DC 60 V •前置放大器内置加速度传感器也可以直接输入（BNC端子） •配备恒流源，用于驱动前置放大器 •一般的电压信号也能进行16bit A/D的高分辨率测量 •配备抗混叠滤波器，用于FFT分析 •TEDS兼容，自动传感器灵敏度设置 基本参数（精度保证时间1年，调整后精度保证时间1年） | 测量功能 | 通道数：2ch加速度测量 |
|---|
| 输入端子 | 电压输入/内置前置放大器的输入：金属BNC端子（输入电阻1MΩ，输入电容200pF以下）
电荷输入：微型连接器（#10-32UNF） 对地最大额定电压： AC 30 V或 DC 60 V（输入和主机置之间绝缘，在输入通道和外壳之间、各输入通道之间外加不会损坏的上限电压） ※同一通道内的电压输入端子和电荷输入端子共地 |
|---|
| 适用电流传感器 | 电荷输出型加速度传感器
内置前置放大器的加速度传感器 |
|---|
| 测量量程电荷输入
（微型连接器） 内置前置放大器的输入 （BNC端子） | 1 (m/s^2)〜200 k (m/s^2) f.s., 12档量程×6种
电荷输入灵敏度: 0.1〜10 pC /(m/s^2) 前置放大器内置传感器输入灵敏度: 0.1〜10 mV /(m/s^2) 振幅精度: ±2% f.s. 频率特性: 1(1.5)～50 kHz -3 dB (电荷输入) 低通滤波: 500/5 kHz 前置放大器电源: 3.5 mA ±20%. 22 V ±5% 最大输入电荷: ±500 pC (高灵敏度端6档量程), 50.000 pC (低灵敏度端6档量程) |
|---|
| 测量量程电压输入（BNC端子） | 10 mV〜40 V f.s., 12档量程, DC振幅精度: ±0.5％ f.s.
频率特性: DC〜50 kHz -3 dB (DC耦合时), 1 Hz〜50 kHz -3 dB (AC耦合时) 低通滤波: 5/500/5 kHz, 输入耦合: AC/DC/GND 最大输入电压: DC 40 V |
|---|
| 测量分辨率 | 测量量程的1/25000 (使用16 bit A/D) |
|---|
| 最高采样速度 | 200kS/s |
|---|
| 抗混叠滤波器 | 内置滤波器，用于消除FFT运算中的混叠现象（混叠失真）（截止频率自动设置/OFF） |
|---|
| TEDS | 适用于IEEE 1451.1.4 class 1 (自动传感器灵敏度设置) |
|---|
| 体积及重量 | 106W × 19.8H × 196.5D mm, 230 g |
|---|
| 附件 | 无 |
|---|
| |
