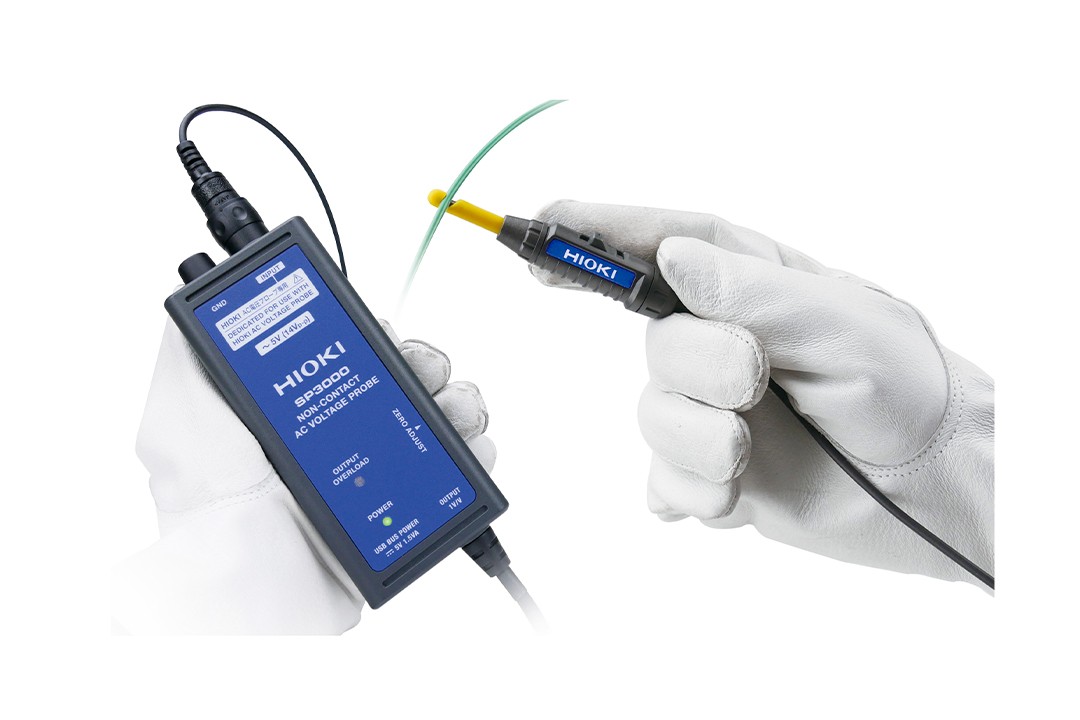

AC非接触电压探头SP3000
| 型号: | SP3000 | | 品牌: | HIOKI(日置) | | 产地: | 上海 |
产品介绍
•只要夹住电线绝缘层即可将电装信号可视化，可用于示波器观测波形 •汽车电气系统信号的测量、LIN信号等通讯信号的捕捉 •可用于以下用途： 由于设备的太小、使用防水连接器，无法接触金属端子时 为了减少重复连接，不想拔出连接器时 存在静电引起传感器故障的危险性，不能破坏绝缘层时 【测量线路主机】AC非接触式电压探头SP3000（精度保证时间1年） 额定测量电压 | 5 Vrms (14.14 Vp-p) |
|---|
输出率 | 1 V / V |
|---|
上升沿时间 | 4.5 μs 以下 |
|---|
频带 | 10 Hz〜100 kHz (-3 dB) |
|---|
电压测量精度 | ± 2.5% rdg. ± 1% f.s. (0.5 Vrms 〜 5 Vrms) |
|---|
被测导体的影响 | ± 5% rdg. (成品外径φ1.0〜2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS标准的导体) |
|---|
电源 | (1) USB总线电源 (USB-mini端子：DC 5 V), 1.5 VA (2) AC适配器Z1013 (AC 100〜240 V, 50/60 Hz), DC 5 V/2.6 A, 7.5 VA (含AC适配器) |
|---|
输出 | 绝缘BNC端子 (连接测量仪器), 输出电阻: 50 Ω |
|---|
体积及重量 | 120W × 25H × 55D mm, 160 g, 线长1.5 m |
|---|
附件 | GND连接线(1.5m) ×1, 鳄鱼夹×1, USB连接线(1.5m) ×1, 使用说明书×1 |
|---|
【前端部分】AC电压探头SP9001 测量方式 | 结合静电容量平衡方式(无法用于裸线测量) |
|---|
可测导体直径 | 被覆电线，φ 1.0 mm 〜 φ 2.5 mm |
|---|
最大输入电压 | 有效值：30 Vrms 以下, 峰值： 42.4 Vpeak以下 |
|---|
体积及重量 | 15.0W × 13.9H × 77.4D mm, 52 g, 线长1 m |
|---|
| |
