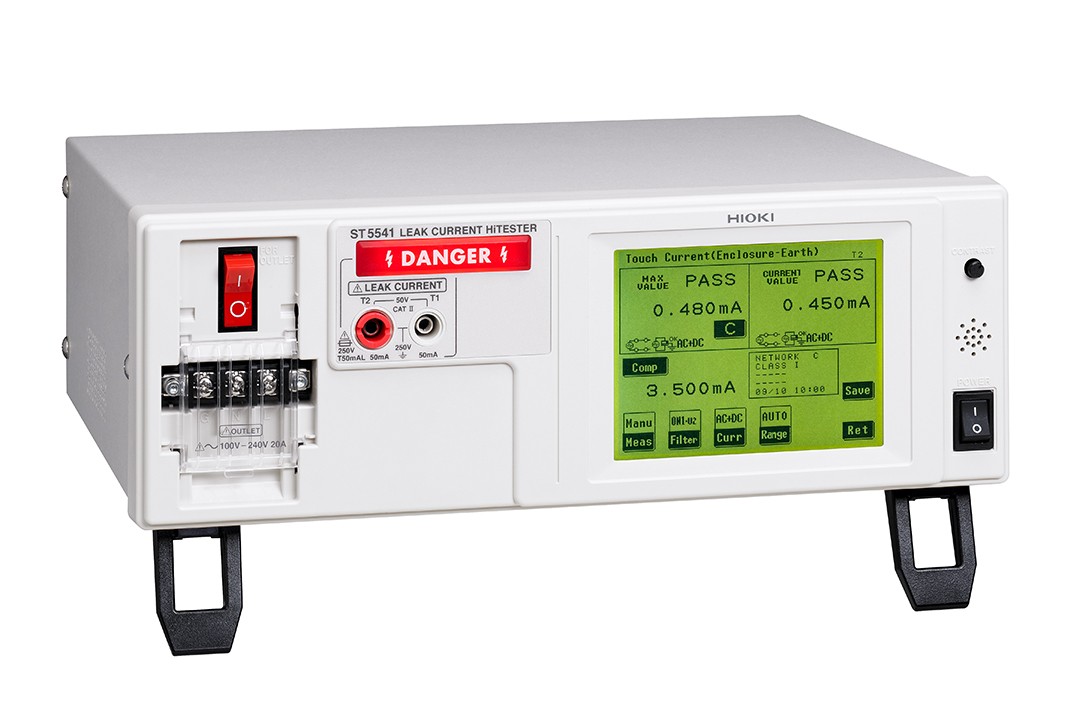

泄漏电流测试仪ST5541
型号:ST5541
品牌:HIOKI(日置)
产地:上海


产品介绍

● ST5540可用于一般电子设备

● 具备不断电极性切换功能，大幅缩短接触时间

● 额定电流最大20A，适合新标准的产品

● 对话框形式，操作简单的触摸屏

● 带通信功能和外部I/O，可用于生产线的自动检查

基本参数和主机接地的

测量方式通过测量人体模拟阻抗间的电压下降显示和计算电流值

真有效值测量，测量部分是和主机接地绝缘

测量模式泄漏电流测量、电压测量、保护导体电流测量
对应标准电气用品安全法

接触电流和保护导体电流的测量：IEC 60990（1999）

测量/控制/研究室的电气装置：IEC 61010-1（2001）

信息技术设备：IEC60950-1（2005）

家庭用/类似电气设备：IEC 60335-1（2001）+A1：2004+A2：2006

音频/视频/类似设备：IEC 60065（2001）+1：2005

Personnel Protection Systems for EV：UL 2231-1（2002），UL-2231-2（2002）

UL用：UL1492（1996）

测量/控制/研究室的电气装置，潮湿状态下的电流测量电路：IEC 61010-1（2001）

泄漏电流测量部分接地泄漏电流，接触电流3种，任意电流测量，外壳泄漏电流3种
测试电流DC、AC（真有效值，15Hz～1MHz），AC+DC（真有效值，15Hz～1MHz），AC峰值（15Hz～1MHz）
测量量程DC、AC、AC+DC时：50μA/500μA/5mA/50mA

AC峰值时：500μA/1mA/10mA/75mA

测量精度

（电流测量）

DC测量：± 2.0 % rdg. ± 6 dgt.（代表值）

AC/AC+DC测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～100 kHz, 代表值）

AC峰值测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～10 kHz, 代表值)

接口外部I/O，医疗设备用继电器输出，USB1.1（通讯），RS-232C
各种功能自动试验，存储最多100台的数据，时钟，数据备份，打印输出（选件）等
主机用电源AC100V/120V/220V/240V（订货时请指定），50/60Hz，额定功率30VA
被测物用电源输入AC100～240V，50/60Hz，端子板的额定电流输入：20A
被测物用电源输出端子板的输出：20A，插座的输出：15A
体积和重量320W×110H×253Dmm，4.5kg
附件测试线L2200（ST5540用，红×2/黑×1）1套，面接触探头9195×1，测试线用备用保险丝×1，使用说明书×1，电源线×3，CD×1

ST5540、ST5541功能列表

项目ST5540ST5541
网络电器用品安全法用 网络A
医疗电气设备用 网络B-
IEC60990用 网络C
UL用 网络D
通用1 网络E
通用2 网络F
IEC61010-1用网络G
主要功能不停电电极切换功能
额定电流20A
保险丝断线检查功能
频带切换-
110%电压输出端口（T3端口）-
S10、S12、S13、E端口-
项目ST5540ST5541
泄漏电流试验模式接地泄漏电流
接触电流
患者测试电流-
患者泄漏电流-
合计患者泄漏电流-
任意电流
外壳-接地间的泄漏电流
外壳-外壳间的泄漏电流
外壳-Line间的泄漏电流
患者泄漏电流Ⅰ-
患者泄漏电流ⅠⅠ-
患者泄漏电流ⅠⅠⅠ-
