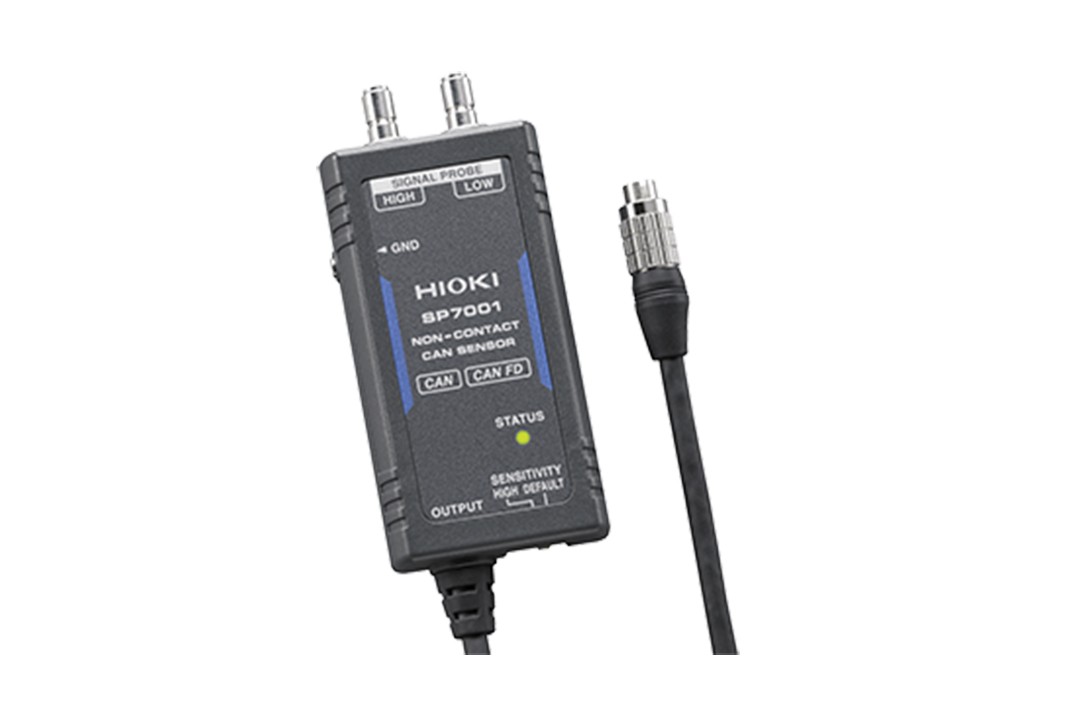

非接触式CAN传感器SP7001

产品名称

非接触式CAN传感器SP7002

产品介绍

● 想获取CAN数据时，只需要夹上线缆即可获得信号

● 利用非接触式传感技术解决现场的困扰

● 可应对对可靠性有高要求的开发·评估现场

基本参数

检测方式	电容耦合信号检测方式※禁止连接裸线
检测对象线缆	符合AVS，AVSS的线缆外径：φ1.2mm～2.0mm
CH数	2CH(SP7100)
对象通讯速度	SP7001,SP7002：CAN 125kbit/s～1Mbit/s SP7001：CAN FD 125kbit/s～3Mbit/s
综合延迟时间	130ns（typical）
CAN终端电阻	60Ω（typical）内置
信号输出连接器	D-sub 9pin FEMALE（CH1，CH2通用）
电源	（1） AC适配器Z1008（AC100V～240V），最大额定功率：8VA（含AC适配器）（2）外部电源（DC10V～30V），最大额定功率：3VA
体积及重量	SP7001, SP7002: 44W × 85H × 20D mm, 180 g, 线长2.5 m SP7100: 55W × 120H × 25D mm, 130 g, 线长0.3 m SP9200: 探头 φ 11.6 × 33.7H mm, 测量手册 φ 5 × 11.8H mm, 26 g, 线长0.5 m
附件SP7001，SP7002	快速测量手册×1，使用上的注意事项×1
附件SP7100	快速操作手册×1，使用上的注意事项×1，螺旋管×1，电源线L9500×1，鳄鱼夹×1，GND连接线×1
