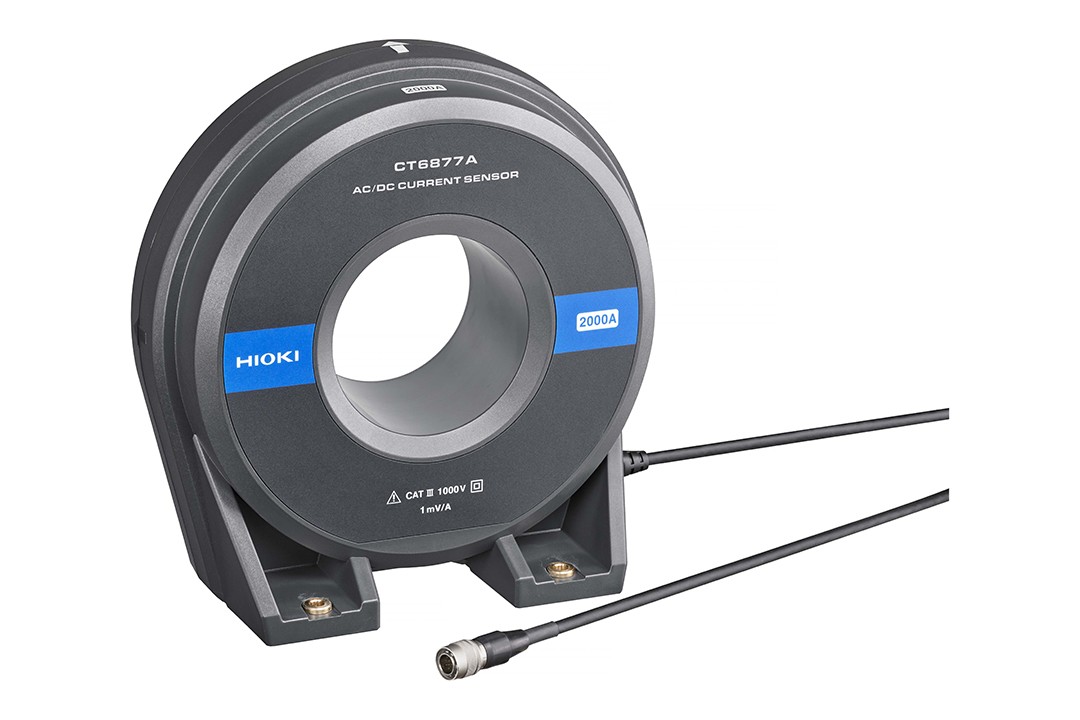

AC/DC电流传感器CT6877A

产品介绍

•高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°

•对于EV、HEV等电动汽车的2000A大电流测量游刃有余

•通过加强屏蔽，精确测量干扰中的电流，提高抗干扰性能

•平坦频率特性和CMRR性能实现较高精度测量

•可在 -40℃ 至 +85℃ 的恶劣环境中进行高精度测量

•频带DC～1 MHz（幅度）的良好频率特性

•可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等

•使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）

基本参数（精度保证时间1年，调整后精度保证时间1年）

额定电流	AC/DC 2000A
最大输入电流	降额范围内（规定范围内±3200 A peak）
频率特性	振幅: DC〜1MHz 相位：DC〜700 MHz
线性	±10 ppm Typical
偏移电压	±5 ppm Typical (23℃, 无输入)
基本精度	(DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08°
输出电压率	1 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压
对地最大额定电压	AC/DC 1000V (50/60Hz, CAT III)
可测导体直径	φ 80 mm以下
使用温湿度范围	-40℃〜 +85℃, 80% rh以下 (无结露)
电源	可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电
最大额定功率	9.5 VA以下 (2000A/55Hz测量时)
体积及重量	229 W × 232 H × 112 Dmm, CT6877A: 5 kg, 线长 3 m, CT6877A-1: 5.3 kg, 线长 10 m
附件	使用说明书 ×1, 线标 ×6, 使用注意事项 ×1
