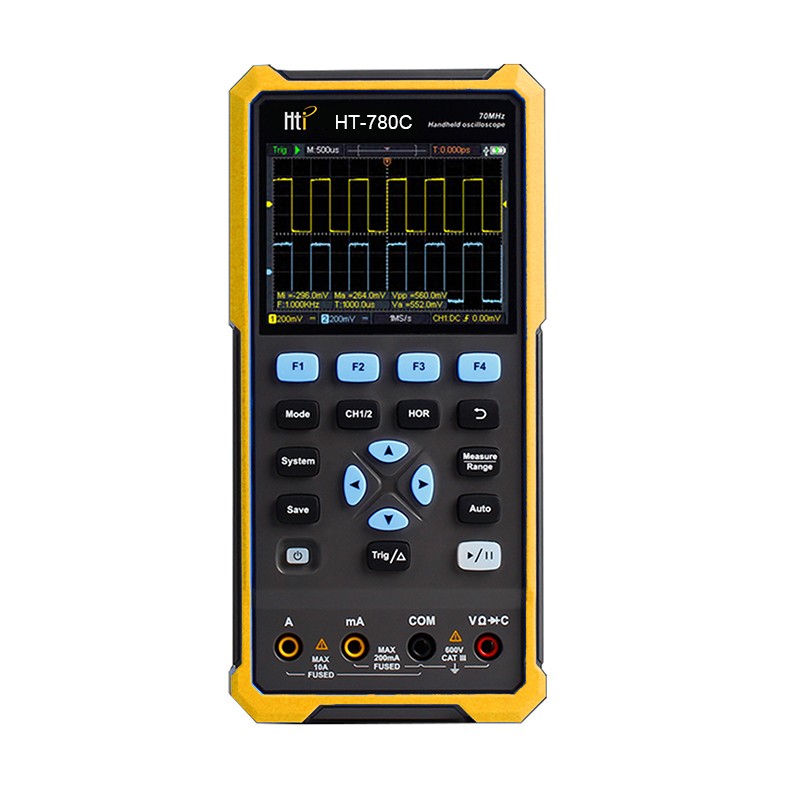

HT-780C手持式示波器
产品介绍
采用数字电路进行模/数转换，并通过存储器实现对触发前信号进行记忆的一种具备存储功能的数字化设备。数字存储示波器除了具有模拟示波器的功能外，还具有波形触发、存储、显示、测量、波形数据分析处理等独特优点。 宽带 | 70MHz | 通道 | 双通道 | 实时采样率 | 250MSa/s | 采样模式 | 正常、峰值采样 | 存储深度 | 8K | 显示 | 3.5英寸LCD | 波形刷新率 | 10000 wfrms/s | 输入耦合 | 直流、交流、接地 | 输入阻抗 | 1MΩ±2%，与16pF±10pF并联 | 探头衰减系数 | 1X,10X,100X,1000X,10000X | 最大输入电压 | 400V(DC+AC峰值、1MΩ输入阻抗（) 10：1探头衰减） | 带宽限制 | 20MHz | 时基范围 | 5ns/div～1000s/div，按1～2～5进制方式步进 | 垂直灵敏度 | 10mV/div～10V/div | 垂直分辨率 | 8bit | 触发类型 | 边沿触发 | 触发方式 | 自动、正常、单次 | 自动测量 | 频率、周期、幅度、最大值、最小值、平均值、峰-峰值 | 光标测量 | 光标间电压差（△V），光标间时间差（△T） | 通信接口 | USB TYPE-C | 尺寸 | 198mm (长)×96mm (高)×38mm (宽) | 重量 | | 「万用表部分」性能参数 标配 | 数字显示 | 4 1/2位（最大显示20000） | 测量 | 电压,电流,电阻,电容,二极管,通断 | 输入阻抗 | 10MΩ | 最大输入电压 | AC 750V， DC 1000V | 最大输入电 流 | DC : 10A AC : 10A | 二极管 | 0-2V | 「信号源部分」性能参数(仅支持HDS242S & HDS272S) | 波形输出频率 | 正弦波：0.1Hz～25MHz
方 波：0.1Hz～5MHz 锯齿波：0.1Hz～1MHz 任意波：0.1Hz～5MHz 脉冲波：0.1Hz～5MHz | 采样率 | 125MSa/s | 通道数 | 1 | 输出幅度 | 20mVpp-5Vpp | 波形长度 | 8K | 垂直分辨率 | 14bits | 输出阻抗 | 50Ω |
| |
