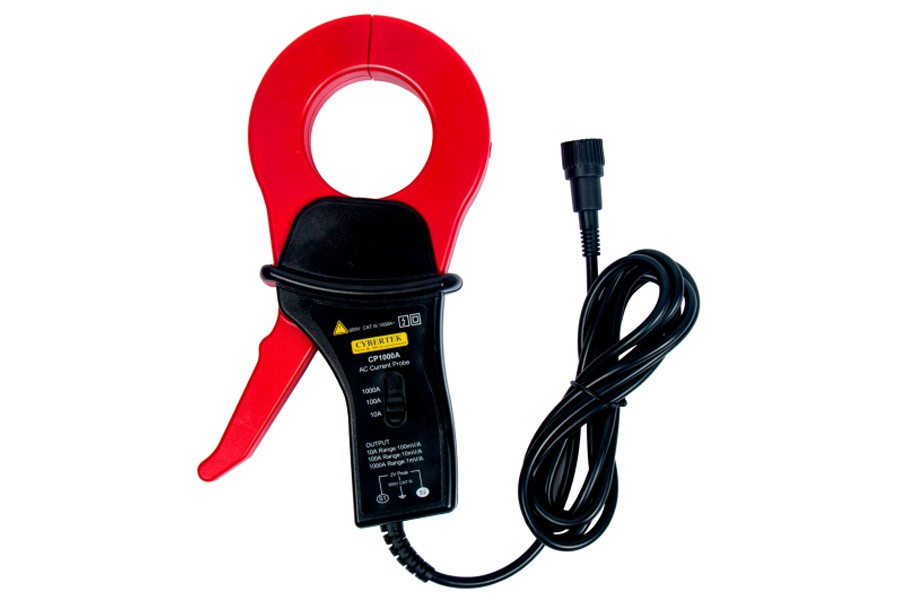

CP1000A (1000A/100kHz)低频交流电流探头

型号:	CP1000A
产地:	深圳

索取资料及报价

产品介绍

1. 概述

CP1000A电流探头用于交流电流测量，被测电流达到1000A有效值，2000A的峰值电流，带宽到100kHz。钳口直径约54mm；标准的BNC输出接口，可接任何厂家示波器；3个量程可切换，方便小电流测量；增加可选配件BNC转香蕉插座，可实现和数字万用表的连接。广泛应用于电机驱动，逆变器，开关电源，航空电子等测量中。

产品规格

量程		10A	100A	1000A
连续电流		10Arms	100Arms	1000Arms
峰值电流		30Apk	300Apk	2000pk
电流传输比		100mV/A	10mV/A	1mV/A
带宽		10Hz～100kHz
上升时间		≤3.5μs
精度*	0.1A...1A	≤2%
	1A...10A	≤1%
	10A...100A	≤0.5%
	100A...1000A	≤0.3%
位置对精度影响		0.2%(典型值)
钳口直径		54mm
输出接口		BNC
输出线长度		2米
安全等级		600V CATIII
工作温湿度		-10℃～55℃,80% or less
保存温湿度		-40℃～70℃,80% or less
工作海拔高度		2000m
尺寸(长宽高)		21611545mm
重量		695g
