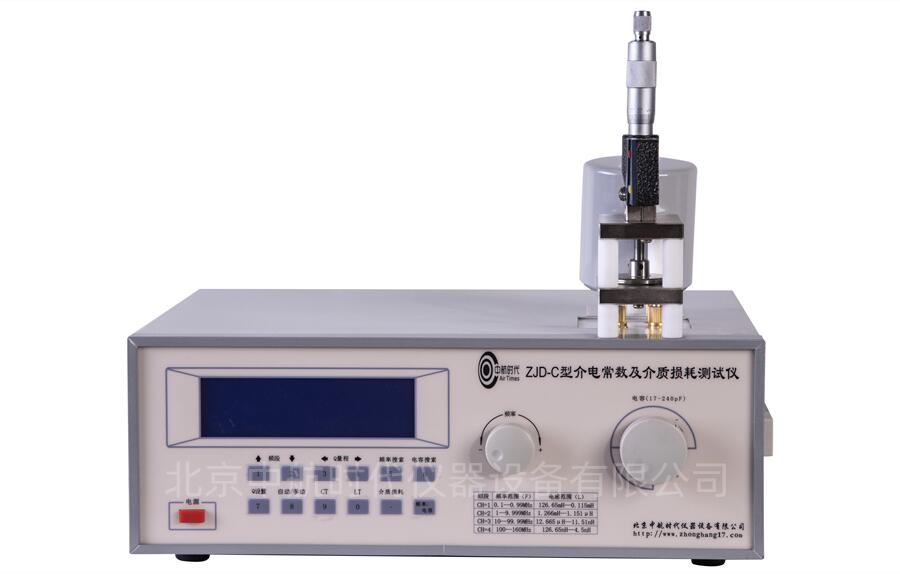

ZJD-C介电常数介质损耗测试仪
| 型号: | ZJD-C | | 品牌: | 中航时代 | | 产地: | 北京 | | 检测方法: | 高频谐振法 |
产品介绍
一、符合标准： ASTM D150-11实心电绝缘材料的交流损耗特性和电容率(介电常数)的标准试验方法； GB/T1409-2006测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法； GB/T1693-2007硫化橡胶介电常数和介质损耗角正切值的测定方法； GBT5594.4-2015电子元器件结构陶瓷材料性能测试方法第4部分:介电常数和介质损耗角正切值的测试方法； 二、主机及夹具参数： | 项目/型号 | ZJD-C | | 信号源 | DDS数字合成信号 | | 频率范围 | 100KHZ-160MHZ | | 信号源频率覆盖比 | 16000:1 | | 采样精度 | 12BIT | | 信号源频率精度 | 3×10-5 ±1个字,6位有效数 | | Q值测量范围 | 1～1000自动/手动量程 | | Q值量程分档 | 30、100、300、1000、自动换档或手动换档 | | Q分辨率 | 4位有效数，分辨率0.1 | | Q测量工作误差 | ＜5% | | 电感测量范围 | 1nH～140mH；分辨率0.1 | | 电感测量误差 | ＜3% | | 电容直接测量范围 | 1pF～25uF | | 调谐电容误差分辨率 | ±1pF或＜1% | | 主电容调节范围 | 17～240pF | | 谐振点搜索 | 自动扫描 | | 自身残余电感扣除功能 | 有 | | 大电容值直接显示功能 | 有 | | 介质损耗直读功能 | 有 | | 介质损耗系数精度 | 万分之一 | | 介质损耗测试范围 | 0.0001-1 | | 介电常数直读功能 | 有 | | 介电常数精度 | 千分之一 | | 介电常数测试范围 | 0-1000 | | LCD显示参数 | F,L,C,Q,LT,CT,波段等 | | 准确度 | 150pF以下±1pF；150pF以上±1% | | Q合格预置范围 | 5～1000声光提示 | | 环境温度 | 0℃～+40℃ | | 消耗功率 | 约25W | | 电源 | 220V±22V，50Hz±2.5Hz | | 极片尺寸 | 38mm/50mm(二选一) | | 极片间距可调范围 | ≥15mm | | 材料测试厚度 | 0.1-10mm | | 夹具插头间距 | 25mm±0.01mm | | 夹具损耗正切值 | ≤4×10－4 (1MHz) | | 测微杆分辨率 | 0.001mm | | 测试极片 | 材料测量直径Φ38mm/50mm，厚度可调 ≥ 15mm |
三、配置： | 序号 | 标准配置 | 单位/数量 | | 1 | 主机 | 一台 | | 2 | S916夹具 | 一套 | | 3 | 电感组 | 九只 | | 4 | 电源线 | 一根 | | 选配：USB模块、液体杯(测量极片直径 Φ38mm；液体杯内径Φ48mm 、深7mm) |
| |
